Allgemeine Beschreibung

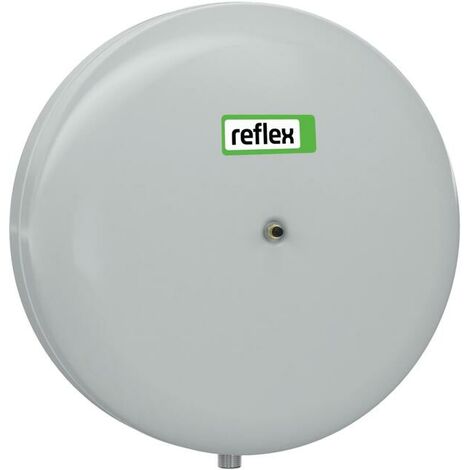

Das Reflex C 8 Membran-Druckausdehnungsgefäß ist für geschlossene Heiz- und Kühlwassersysteme konzipiert. Es stellt eine leistungsstarke Weiterentwicklung des Reflex F dar und bietet zahlreiche praktische Vorteile. Das flache, zylindrische Gehäuse mit integrierter Aufhängelasche ermöglicht eine platzsparende und schnelle Wandmontage.Technische daten
- Max. Arbeitsdruck: 3,00 bar
- Vordruck: 1,00 bar
- Max. zulässige Systemtemperatur: 120 °C
- Max. zulässige Betriebstemperatur: 70 °C
- Bauhöhe: 300,00 mm
- Durchmesser: 280,00 mm
- Kippmaß: 307,00 mm
- Mediumtemperatur (Dauerbetrieb): -10,00 °C
- Nenndurchmesser Ausdehnungsanschluss: 1/2 Zoll (15)
- Rohraußendurchmesser Ausdehnungsanschluss: 21,30 mm
Kompatibilität und Zubehör
- Geeignet für Zentralheizung: ja
- Geeignet für Kühlen: ja
- Geeignet für Frostschutzmittelzusatz: mindestens 25 bis 50 % Glykol-Mischung
Installation
- Einfach zu installieren dank integrierter Befestigungslaschen
- Platzierung: vertikal
Anwendung
Das Reflex C 8 Membran-Druckausdehnungsgefäß wird in geschlossenen Heiz- und Kühlwassersystemen eingesetzt, um Druckschwankungen auszugleichen und die Systemstabilität zu gewährleisten.Weitere Informationen
- Material der Membran: Butylkautschuk IIR
- Die Gefäße sind nach DIN EN 13831 konstruiert und gefertigt.
- Zulassung gemäß Richtlinie für Druckgeräte 2014/68/EU.
