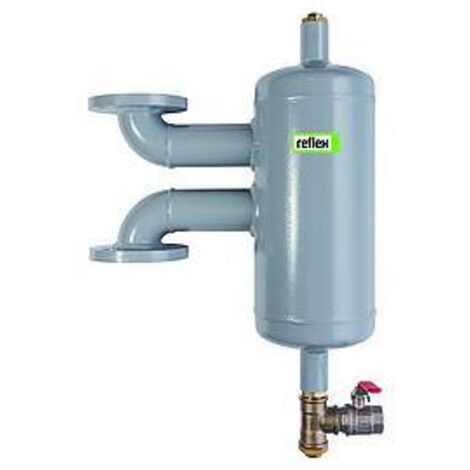

Reflex Exdirt Schmutzabscheider vertikal D 65 V, mit F1 Flansch, 6 bar

Reflex Exdirt Schmutzabscheider vertikal D 65 V, mit F1 Flansch, 6 bar

Der Reflex Exdirt Schmutzabscheider vertikal D 65 V mit F1 Flansch ist eine Armatur zur Entfernung von Schmutz- und Schlammpartikeln ab einer Größe von 5 Mikrometern aus Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen. Er ist für Medien wie Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50% geeignet und für einen maximalen Betriebsdruck von 6 bar ausgelegt. Die Montage erfolgt mit Normeinbaulänge F1 gemäß DIN EN 558:2017-05.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wobei das speziell gestaltete Abscheideelement Flowpac Partikel ab 5 Mikrometern zuverlässig aus dem Flüssigkeitsstrom entfernt. Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der eine Wartung während des Betriebs ohne Anlagenunterbrechung erlaubt.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Exdirt D 65 V ist für geschlossene Heiz- und Kühlsysteme konzipiert. Er eignet sich für Wasser und Wasser/Glykolgemische bis zu 50% Glykolanteil. Eine Verwendung in offenen Systemen oder Solaranlagen ist nicht vorgesehen. Mit einem Nenndurchmesser von DN 65, einem Kvs-Wert von 109,5 und einer Durchflussleistung von 0,10 bis 20 m³/h bei einer maximalen Mediumtemperatur von 110 °C erfüllt er die Anforderungen typischer Anlagen.

Welche Anschluss- und Materialvarianten sind verfügbar?

Das Gehäuse besteht aus Stahl und ist für die vertikale Montage ausgelegt. Der Anschluss erfolgt über einen Flansch mit Normeinbaulänge F1 (DIN 3202-1). Andere Ausführungen der Exdirt-Serie bieten Messinggehäuse mit Gewinde- oder Klemmringanschluss sowie Varianten mit Revisionsöffnung, diese sind jedoch nicht Teil dieses Produkts.

Welche zusätzlichen Funktionen und Erweiterungen bietet der Exdirt D 65 V?

Optional kann der Schmutzabscheider mit einem Magneteinsatz Exferro erweitert werden, der ferromagnetische Partikel aus dem Fluidstrom separiert. Diese magnetische Funktion unterstützt die Reinigung und trägt zur Schonung der Anlagenteile bei. Die Reinigung während des Betriebs reduziert den Wartungsaufwand und erhöht die Betriebssicherheit.

Technische Daten

• Typ: Schmutzabscheider
• Ausführung: vertikal
• Anschluss: Flansch (F1 Normeinbaulänge)
• Werkstoff Gehäuse: Stahl
• Nenndurchmesser: DN 65
• Rohraußendurchmesser: 76,10 mm
• Baulänge: 290 mm
• Max. Arbeitsdruck: 6 bar
• Druckstufe: PN 6
• Kvs-Wert: 109,5
• Durchflussleistung: 0,10 bis 20 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Max. Glykol-Mischung: 50 %
• Reinigung während des Betriebs: ja
• Geeignet für: geschlossene Heiz- und Kühlsysteme

Der Reflex Exdirt Schmutzabscheider vertikal D 65 V mit F1 Flansch bietet eine effiziente Entfernung von Schmutzpartikeln ab 5 Mikrometern und ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen mit Wasser oder Wasser/Glykolgemischen bis 50% ausgelegt. Mit einem maximalen Betriebsdruck von 6 bar und einer Durchflussleistung von bis zu 20 m³/h sorgt er für einen zuverlässigen Schutz der Anlage und ermöglicht eine Reinigung ohne Betriebsunterbrechung.

Produktspezifikation

• Hersteller-Serie: Exvoid, Exdirt, Extwin
• Hersteller-Warengruppe: Zubehör
• Hersteller-Produktgruppe: Exvoid, Exdirt, Extwin
• Hersteller-Artikelnummer: 8259511
• Ausführung: vertikal
• Anschluss: Flansch
• Werkstoff des Gehäuses: Stahl
• Rohraußendurchmesser: 76,10
• Mit Kupplungen: nein
• Max. Glykol-Mischung: 50,00
• Geeignet für Solar: nein
• Magnetisches Funktionsprinzip: ja
• Prinzip Vollstrom mit Beruhigung: ja
• Reinigung während des Betriebs möglich: ja
• Druckstufe Artikel: PN 6
• Baulänge: 290,00
• Max. Arbeitsdruck: 6,00
• Typ Abscheider: Schmutz
• Sprungabstand Eingang/Ausgang: 0,00
• Geeignet für offene Systeme: nein
• Kvs-Wert: 109,50
• Durchflussleistung: 0,10 - 20,00
• Mediumtemperatur (Dauerbetrieb): 0,00 - 110,00
• Nenndurchmesser: DN 65
• Geeignet für geschlossene Systeme: ja
• Geeignet für Heizung: ja
• Geeignet für Kühlen: ja
