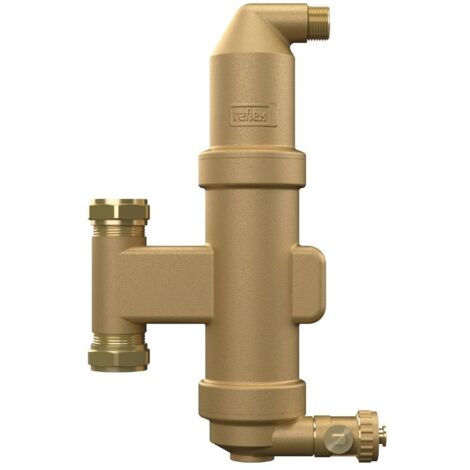

Reflex Extwin TW 22 V Mikroblasen-/Schmutzabscheider mit Klemmring

Name: Reflex Extwin TW 22 V Mikroblasen-/Schmutzabscheider mit Klemmring
Brand: REFLEX
SKU: 9253500
Price: 246 EUR
Availability: InStock

Ähnliches Produkt geliefert von

Hängende Membranvase 18L

60,50 €

449

Verkauft von RALEO

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der Reflex Extwin TW 22 V Mikroblasen-/Schmutzabscheider mit Klemmring ist eine innovative Lösung zum Schutz empfindlicher Geräte in Hochpunkten. Er trennt effektiv Schlamm und Mikroblasen aus Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Systemkreisläufen. Der Abscheider ist für Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50% geeignet.

Technische daten

Hersteller-Serie: Exvoid, Exdirt, Extwin

Hersteller-Artikelnummer: 9253500

Ausführung: vertikal

Anschluss: Klemmring

Werkstoff des Gehäuses: Messing

Rohraußendurchmesser: 26,90 mm

Baulänge: 98,00 mm

Max. Arbeitsdruck: 10,00 bar

Kvs-Wert: 10,70

Durchflussleistung: 0,10 m³/h

Nenndurchmesser: 3/4 Zoll (20 mm)

Geeignet für geschlossene Systeme: ja

Geeignet für Heizung: ja

Geeignet für Kühlen: ja

Geeignet für offene Systeme: nein

Sprungabstand Eingang/Ausgang: 0,00 mm

Kompatibilität und Zubehör

Optionale Erweiterung mit Magneteinsatz Exferro zur Separierung ferromagnetischer Partikel aus dem Fluidstrom.

Installation

Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn ohne Betriebsunterbrechung.

Anwendung

Effektive Ansammlung von Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement.

Automatische, permanente Ableitung in die Atmosphäre über den integrierten absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil.

Entfernung von Partikeln ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom.

Weitere Informationen

BIM-LINK: BIM-Daten

Eigenschaften

Marke
REFLEX
Zertifizierungsstelle
DIN
Material
Messing
Maximaler Druck
1000 kPa
Maximale Betriebstemperatur
110 °C
ManoMano Art.-Nr
ME92431447
MMID
554020252377
Herstellerreferenz
9253500
EAN
4036705089220
