Allgemeine Beschreibung

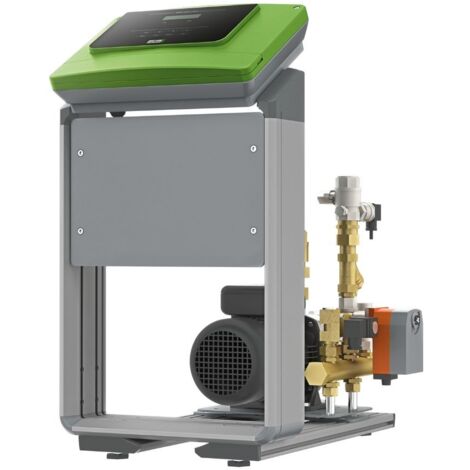

Die Reflex Variomat VS 1 Steuereinheit ist eine modulare und vollautomatische Lösung zur Druckhaltung, Entgasung und Nachspeisung in geschlossenen Heizwasser- und Kühlkreisläufen. Sie eignet sich besonders für lärmsensible Bereiche und ist kompatibel mit Variomat Grund- und Folgegefäßen mit einem Nennvolumen von 200 bis 5.000 Litern. Sondergrößen bis 10.000 Liter sind auf Anfrage erhältlich.Technische daten
- Nennvolumen Gefäß: 200 bis 5.000 Liter (Sondergrößen bis 10.000 Liter auf Anfrage)
- Leistungsaufnahme: 0,70 kW
- Anschlussspannung: 230 V
- Max. Mediumtemperatur: 90 °C
- Max. Arbeitsdruck: 6 bar (PN 6)
- Für Heizsysteme bis: 8 bar
- Für Kühlsysteme bis: 16 bar
- Bauhöhe: 681 mm
- Breite: 470 mm
- Tiefe: 570 mm
- Gewicht: 25,00 kg
- Schalldruckpegel: 55 dB(A)
- Schutzgrad: IP 54
- Anzahl Anschlüsse: 2 St.
- Elektrischer Anschluss: Anschlusskabel mit Stecker
- Koppelbar: ja
- Wirkprinzip: Pumpe
Kompatibilität und Zubehör
- Kompatibel mit Variomat Grund- und Folgegefäßen
- Sondergrößen bis 10.000 Liter auf Anfrage erhältlich
Installation
Die Steuereinheit ist komplett montiert und anschlussfertig nach VDE-Vorschriften verdrahtet. Sie wird mit einem Netzanschlusskabel und Stecker geliefert. Die Systemanschlüsse verfügen über integrierte Absperrungen, was die Installation erleichtert.
Anwendung
Die Reflex Variomat VS 1 Steuereinheit wird zur Druckhaltung in Heiz- und Kühlsystemen eingesetzt. Die Druckhaltung erfolgt über eine Edelstahlkreiselpumpe in Kombination mit einem robusten Motorkugelhahn. Die Systemwasserentgasung wird durch eine patentierte, vollautomatische Überströmregelung optimiert, während die Nachspeisung kontrolliert durchgeführt wird.
Weitere Informationen
Die Reflex Variomat VS 1 Steuereinheit ist nach DIN EN 12828 und den Anforderungen der VDI 4708 gebaut und verfügt über ein CE-Kennzeichen. Sie bietet eine umfassende Dokumentation und Kontrolle des Gesamtsystems.
