Resideo 2-Wege-Ventil DF-B-NI, Sphäroguss, PN 16, Flansch DN 40, Kvs 25

Resideo 2-Wege-Ventil DF-B-NI, Sphäroguss, PN 16, Flansch DN 40, Kvs 25

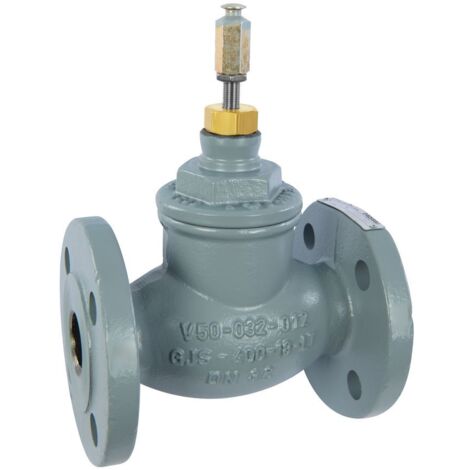

Das Resideo 2-Wege-Ventil DF-B-NI aus der Serie DF-B-NI ist ein druckentlastetes Durchgangsventil aus Sphäroguss mit Flanschanschlüssen in der Nennweite DN 40 und einem Kvs-Wert von 25. Es ist für einen Nenndruck von PN 16 ausgelegt und dient der präzisen Regelung von Warm- oder Kaltwasser in Heizungs-, Kühl- und Klimaanlagen aller Art. Die Verwendung erfolgt in Verbindung mit einem Stellantrieb.

Welche Merkmale zeichnen das Resideo 2-Wege-Ventil DF-B-NI aus?

Das Ventil verfügt über einen druckentlasteten Ventilsitz, der hohe Schließdrücke ermöglicht. Das Gehäuse besteht aus robustem Sphäroguss (Gusseisen EN-GJS-400-18, GGG 40.3) und ist mit Flanschanschlüssen ausgestattet. Eine geringe Leckrate von 0,05 % des Kvs-Wertes und ein Ventilsitz aus Metall auf Metall tragen zu einer langen Lebensdauer bei. Die selbstnachstellende Stopfbuchsenpackung sowie ein hohes Stellverhältnis unterstützen eine präzise Temperaturregelung. Ein Oberflächenschutz durch Grundierung ist ebenfalls vorhanden.

Für welche Anwendungen und Medien ist das Ventil geeignet?

Dieses 2-Wege-Ventil ist speziell für die Regelung von Warm- oder Kaltwasser in Heizungs-, Kühl- und Klimaanlagen konzipiert. Es ist für den Einsatz mit Wasser und einem Glykolanteil von maximal 50 % gemäß VDI 2035 geeignet. Der breite Mediumtemperaturbereich liegt zwischen 2 °C und 180 °C. Das Ventil ist nicht für Brauchwasser oder Leitungswasser vorgesehen.

Wie erfolgt die Installation und Regelung?

Der Rohranschluss des Ventils erfolgt über Flansche mit einer Nennweite von DN 40 und ist für einen Nenndruck von PN 16 ausgelegt. Die Regelcharakteristik ist gleichprozentig, was eine feinfühlige Anpassung des Durchflusses ermöglicht. Der Ventilhub beträgt 20 mm, und das Öffnen des Ventils wird durch das Ausfahren der Ventilstange initiiert. Der maximale Schließdruck liegt bei 1600 kPa.

Technische Daten

• Werkstoff Gehäuse: Sphäroguss GGG 40.3
• Nennweite: DN 40
• Rohranschluss: Flansch
• Nenndruck: PN 16
• Kvs-Wert: 25
• Mediumtemperatur: 2 °C - 180 °C
• Max. Schließdruck: 1600 kPa
• Ventilhub: 20 mm
• Leckverlust des Kvs-Wertes: 0,05 %
• Regelcharakteristik: gleichprozentig
• Einstellverhältnis (Svo): 2

Das Resideo 2-Wege-Ventil DF-B-NI bietet eine zuverlässige und langlebige Lösung für die präzise Temperaturregelung in Heizungs-, Kühl- und Klimasystemen. Mit seiner robusten Sphäroguss-Konstruktion, einem Kvs-Wert von 25 und der Auslegung für PN 16 und DN 40 sowie einem breiten Temperaturbereich von 2 °C bis 180 °C, stellt es eine effiziente Komponente für Warm- und Kaltwasseranwendungen dar.

Produktspezifikation

• Hersteller-Serie: DF-B-NI
• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Ventile und Antriebe
• Hersteller-Artikelnummer: DF40B25NI-SV
• Oberflächenschutz: Grundierung
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Mit Durchflussmesspunkt: nein
• Automatische Durchflussregelung: nein
• Geeignet für Brauchwasser: nein
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 40
• Rohraußendurchmesser Anschluss 1: 40
• Rohraußendurchmesser Anschluss 2: 40
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 100
• Länge Anschluss 2: 100
• Höhe Achse: 89
• Geeignet für Leitungswasser: nein
• Hublänge: 20
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 25
• Mediumtemperatur (Dauerbetrieb): 2 - 180
• Nenndurchmesser Anschluss 1: DN 40
• Max. Differenzdruck in geöffneter Stellung: 16
• Leckverlust des Kvs-Wertes: 0,05
• Einstellverhältnis (Svo): 2
• Kennlinien-Charakteristik: gleichprozentig
• Geeignet für Heizung: ja
• Geeignet für Kühlen: ja
• DIN-CERTCO-Zertifikat: nein
• Geprüft nach TÜV GS: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
