Allgemeine Beschreibung

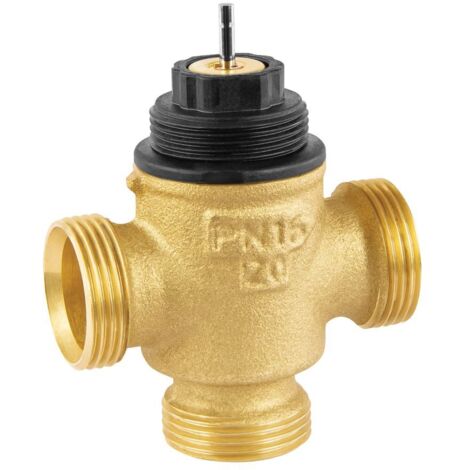

Das Resideo 3-Wege-Regelventil VXE ist ein kompaktes Regelventil, das in Kombination mit einem Stellantrieb zur Regelung der Warm- und Kaltwasserzufuhr eingesetzt wird. Es eignet sich ideal für Anwendungen in Gebläsekonvektoren, kleinen Erhitzern oder Rückkühlern. Das Ventil zeichnet sich durch eine hohe Regelgüte und eine wartungsfreie Konstruktion aus.Technische daten
- Nennweite: DN 20
- Kvs-Wert: 2,5
- Max. Mediumtemperatur: 120 °C
- Min. Mediumtemperatur: 2 °C
- Ventilhub: 6,5 mm
- Schließdruck: 150 kPa
- Nenndruck: PN 16
- Leckverlust des Kvs-Wertes: 0,02 %
- Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
- Regelcharakteristik: gleichprozentig/linear
- Rohraußendurchmesser aller Anschlüsse: 20 mm
- Länge Anschluss 1: 33 mm
- Länge Anschluss 2: 33 mm
- Länge Anschluss 3: 33 mm
- Kvs-Wert Bypass: 1,6
- Leckverlust des Kvs-Wertes Bypass: 0,02
Kompatibilität und Zubehör
- Verschiedene Anschlussverschraubungen verfügbar (Gewinde-, Löt-, Klemmanschlüsse)
Installation
- Die geringe Baugröße ermöglicht den Einbau auch bei beengten Platzverhältnissen.
Anwendung
- Regelung der Warm- und Kaltwasserzufuhr in Heizungs- und Kühlsystemen.
Weitere Informationen
- Oberflächenschutz: unbehandelt
- Hersteller-Artikelnummer: VXE20B2.5MCS
