Allgemeine Beschreibung

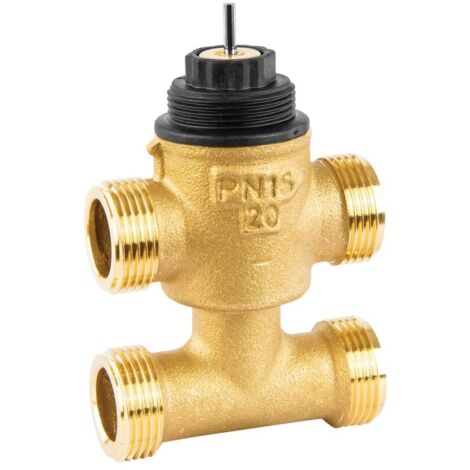

Das Resideo 3-Wege-Ventil VYE ist ein zuverlässiges Regelventil, das in Kombination mit einem Stellantrieb zur Regelung der Warm- und Kaltwasserzufuhr eingesetzt wird. Es findet Anwendung in Gebläsekonvektoren, kleinen Erhitzern und Rückkühlern. Die Armatur ist wartungsfrei und zeichnet sich durch ihre kompakte Bauweise aus, die auch bei beengten Platzverhältnissen einen einfachen Einbau ermöglicht.Technische daten
- Nennweite: DN 15
- Kvs-Wert: 1
- Max. Mediumtemperatur: 120 °C
- Min. Mediumtemperatur: 2 °C
- Schließdruck: 600 kPa
- Ventilhub: 6,5 mm
- Leckverlust des Kvs-Wertes: 0,02 %
- Material des Gehäuses: Messing, entzinkungsbeständig (DZR)
- Druckstufe: PN 16
- Rohraußendurchmesser aller Anschlüsse: 15 mm
- Länge Anschluss 1: 28 mm
- Länge Anschluss 2: 28 mm
- Länge Anschluss 3: 28 mm
- Kvs-Wert Bypass: 0,63
- Leckverlust des Kvs-Wertes Bypass: 0,02
Kompatibilität und Zubehör
- Verschiedene Anschlussverschraubungen verfügbar (Gewinde-, Löt-, Klemmanschlüsse)
- Mit T-Stück für 4-Wege-Anschluss: ja
Installation
Die Installation des Ventils erfolgt durch die Verwendung der entsprechenden Anschlussverschraubungen. Dank der kompakten Bauweise kann das Ventil auch in engen Räumen problemlos montiert werden.Anwendung
Das Ventil wird zur Regelung der Warm- und Kaltwasserzufuhr in verschiedenen Anwendungen eingesetzt, darunter:- Gebläsekonvektoren
- Kleine Erhitzer
- Rückkühler
Weitere Informationen
- Regelcharakteristik: gleichprozentig/linear
- Oberflächenschutz: unbehandelt
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
