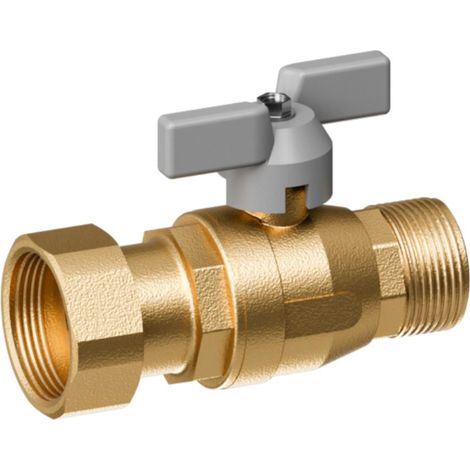

Resideo Absperr-Kugelhahn Messing bleifrei, R 1 1/2"

Resideo Absperr-Kugelhahn Messing bleifrei, R 1 1/2"

Der Resideo Absperr-Kugelhahn aus bleifreiem Messing mit einer Nennweite von DN 40 ist für den Einsatz in Trinkwasseranlagen konzipiert. Er verfügt über eine gerade Bauform mit einem Innengewinde zylindrisch (BSPP) als Anschluss 1 und einem Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) als Anschluss 2. Die Betätigung erfolgt über einen Handgriff mit 90 Grad Drehwinkel. Dank des ISO-Flanschs F05 nach ISO 5211 kann der Kugelhahn problemlos mit einem Stellantrieb nachgerüstet werden.

Welche Materialien und Konstruktionsmerkmale zeichnen den Kugelhahn aus?

Das Gehäuse des Kugelhahns besteht aus bleifreiem Messing der Werkstoffgüte CuZn21Si3P (CW724R) und weist eine unbehandelte Oberfläche auf. Die Gehäusekonstruktion ist zweiteilig ausgeführt. Die Kugel ist ebenfalls aus Messing gefertigt und mit einer verchromten Oberfläche versehen. Für die Kugeldichtung kommt Polytetrafluorethylen (PTFE) zum Einsatz, während die primäre und sekundäre Spindeldichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) bestehen. Der Kugelhahn bietet einen Volldurchgang, was einen optimalen Mediendurchfluss sicherstellt.

Für welche Einsatzbereiche und Betriebsbedingungen ist der Kugelhahn geeignet?

Dieser Absperr-Kugelhahn ist speziell für die Verwendung mit Trinkwasser ausgelegt. Er kann Mediumtemperaturen von 2 °C bis 70 °C im Dauerbetrieb standhalten. Der Nenndruck beträgt PN 25, wodurch er für den Einsatz in Drucksystemen bis zu 25 bar geeignet ist. Der Kugelhahn ist in gerader Ausführung verfügbar und verfügt weder über ein Thermometer, einen Filter, eine Dämmschale, ein Entleerungsventil noch eine Rückschlagklappe.

Welche Anschlussmöglichkeiten und Abmessungen bietet der Kugelhahn?

Der Kugelhahn ist mit einem Innengewinde zylindrisch (BSPP) als Anschluss 1 und einem Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) als Anschluss 2 ausgestattet. Beide Anschlüsse haben einen Nenndurchmesser von DN 40 und eine Länge von jeweils 62,75 mm. Die manuelle Betätigung erfolgt über einen Handgriff mit einer Länge von 160 mm, der eine 90 Grad Drehung ermöglicht.

Technische Daten

• Werkstoff Gehäuse: Messing, bleifrei (CuZn21Si3P, CW724R)
• Nennweite: DN 40
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Außengewinde konisch (BSPT-R)
• Nenndruck: PN 25
• Mediumtemperatur: 2 bis 70 °C
• Betätigung: Handgriff mit 90° Drehwinkel
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Stellantriebaufnahme: ISO-Flansch F05 nach ISO 5211

Der Resideo Absperr-Kugelhahn bietet eine robuste und langlebige Lösung zur Absperrung von Trinkwasserleitungen. Die Konstruktion aus bleifreiem Messing, die Eignung für Mediumtemperaturen von 2 °C bis 70 °C und ein Nenndruck von PN 25 ermöglichen eine zuverlässige Funktion. Die Möglichkeit zur Nachrüstung eines Stellantriebs mittels ISO-Flansch F05 erweitert die Einsatzflexibilität dieses Kugelhahns.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Ersatzteile Wasserarmaturen
• Hersteller-Artikelnummer: 0902008
• Ausführung: gerade
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Werkstoffgüte: CuZn21Si3P (CW724R)
• Werkstoff des Gehäuses: Messing
• Bedienung: Handgriff
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Oberflächenschutz Kugel: verchromt
• Druckstufe Artikel: PN 25
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 62,75
• Länge Anschluss 2: 62,75
• Ventilwinkel: 90
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Länge Handgriff: 160
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Messing
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 2 - 70
• Nenndurchmesser Anschluss 1: DN 40
• Fettfrei: nein
• Oberflächenschutz Gehäuse: ohne
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Messing
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
