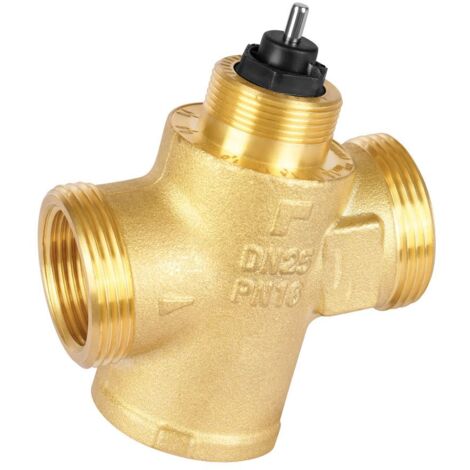

Resideo Druckunabhängiges Regelventil Kombi-PICV, DN 20, PN 16, 80-1000l/h, 18-600kPa

Resideo Druckunabhängiges Regelventil Kombi-PICV, DN 20, PN 16, 80-1000l/h, 18-600kPa

Das Resideo Druckunabhängige Regelventil Kombi-PICV, Modell V5007, ist eine vielseitige Lösung für den hydraulischen Abgleich und die Temperaturregelung in Heizungs- und Kühlsystemen. Ausgelegt für eine Nennweite von DN 20 und einen Nenndruck von PN 16, vereint es einen Durchflussregler und einen Vollhub-Temperaturregler. Es eignet sich für Anlagen mit variablem und konstantem Durchfluss, insbesondere für Gebläsekonvektoren, Kühldecken und Einrohr-Heizungsanlagen, und deckt einen Durchflussbereich von 80 bis 1000 l/h sowie einen Differenzdruckbereich von 18 bis 600 kPa ab.

Wie funktioniert das Resideo Kombi-PICV V5007?

Das Kombi-PICV von Resideo vereint einen automatischen Differenzdruckausgleich mit einem präzisen, druckunabhängigen Durchflussverhalten. Es ermöglicht eine modulierende Vollhub-Temperaturregelung durch den Einsatz eines Stellantriebs. In Anlagen mit konstantem Durchfluss kann das Ventil ohne Stellantrieb als konstanter Durchflussbegrenzer verwendet werden. Die gleichprozentige Kennlinie bei Verwendung eines modulierenden Stellantriebs sorgt für eine einfache und genaue Regelung ohne komplexe Berechnungen oder aufwendige Abgleichverfahren. Dies trägt zu einem hohen Energie-Einsparpotenzial bei, dank effizienter Energieübertragung und minimierter Pumpendrehzahl. Weniger Bewegungen der Stellantriebe sind erforderlich, da Druckschwankungen die Temperaturregelung nicht beeinflussen.

Für welche Anwendungen ist das Kombi-PICV geeignet?

Das Ventil ist vielseitig einsetzbar in Anlagen mit variablem und konstantem Durchfluss. Es wird hauptsächlich für den hydraulischen Abgleich und die Temperaturregelung von Gebläsekonvektoren und Kühldecken eingesetzt. Darüber hinaus ist das Kombi-PICV auch für den Einsatz in Einrohr-Heizungsanlagen konzipiert. Mit Baugrößen von DN 15 bis DN 50 bedient es sämtliche gängigen Anforderungen von Gebläsekonvektoren und bietet zahlreiche Versionen zur Unterstützung von standardmäßigen sowie niedrigen und hohen Durchflussanforderungen.

Welche Vorteile bietet das Resideo Kombi-PICV?

Das Ventil deckt den hydraulischen Abgleich und die Temperaturregelung in einem Bauteil ab, was die Montagekosten senkt. Eine Messmöglichkeit zum Ermitteln des optimalen Sollwerts für die Pumpe ist vorhanden. Die Auswahl und Inbetriebnahme des Ventils ist unkompliziert, da keine komplexe Berechnung für die Ventilauswahl erforderlich ist und kein aufwendiges Abgleichverfahren bei der Inbetriebnahme anfällt. Die Voreinstellung erfolgt über eine aufgeprägte Durchflussskala, die den Wert direkt in Litern pro Stunde anzeigt und mit einem Standard-Gabelschlüssel vorgenommen werden kann. Auch eine teilweise Inbetriebnahme der Anlage ist für den Abgleich möglich.

Wie ist das Ventil konstruiert und welche Materialien werden verwendet?

Das Gehäuse des Kombi-PICV besteht aus entzinkungsbeständigem Messing (DZR), was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Die Anschlüsse sind mit zylindrischem Innengewinde (BSPP) ausgeführt. Das Ventil ist für einen Nenndruck von PN 16 ausgelegt und kann Differenzdrücke von 18 bis 600 kPa ausgleichen. Es ist für den Einsatz mit Wasser, mit maximal 50 % Glykol nach VDI 2035, geeignet und arbeitet zuverlässig bei Mediumtemperaturen von -10 °C bis 120 °C. Der Kvs-Wert liegt bei 2,58 und der Ventilhub beträgt 2,9 mm.

Wie erfolgt die Wartung des Kombi-PICV?

Das Ventil ist wartungsfreundlich gestaltet. Eine Not-Absperrfunktion mit Kunststoffkappe ist vorhanden, jedoch nicht für den Dauergebrauch vorgesehen und nur für einen maximalen einseitigen Überdruck von 6 bar geeignet. Die Konstruktion vermeidet Toträume, was eine Selbstreinigungswirkung durch kontinuierlichen Durchfluss unterstützt. Eine Spülung des Membranbereichs ist möglich, und ein optionaler Entleeradapter kann zum Entleeren und Reinigen verwendet werden. Für schwierige Anwendungen besteht eine Durchflussmessmöglichkeit (nur bei Ausführungen mit Messanschlüssen).

Technische Daten

• Nennweite: DN 20
• Nenndruck: PN 16
• Durchflussmenge: 80 - 1000 l/h
• Differenzdruckbereich: 18 - 600 kPa
• Ventilhub: 2,9 mm
• Kvs-Wert: 2,58
• Mediumtemperatur: -10 bis 120 °C
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Anschlüsse: Innengewinde zylindrisch (BSPP)
• Hydraulischer Abgleich: dynamisch
• Einsatzmedium: Wasser, mit max. 50 % Glykol nach VDI 2035

Das Resideo Druckunabhängige Regelventil Kombi-PICV V5007 bietet eine präzise und energieeffiziente Lösung für den hydraulischen Abgleich und die Temperaturregelung in Heizungs- und Kühlsystemen. Mit seiner Fähigkeit, Durchfluss und Temperatur in einem Ventil zu regeln, einer Nennweite von DN 20 und einem Differenzdruckbereich von 18 bis 600 kPa, trägt es zur Optimierung der Anlagenleistung und zur Reduzierung der Installationskosten bei. Die einfache Handhabung und die robuste Bauweise aus Messing machen es zu einer langlebigen Komponente in modernen Haustechniksystemen.

Produktspezifikation

• Hersteller-Serie: V5007
• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5007TZ20201000
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 20
• Voreinstellung plombier-/blockierbar: nein
• Hydraulischer Abgleich: dynamisch
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: ja
• Max. Druckunterschied bei 20 °C: 6
• Länge Anschluss 1: 39,5
• Länge Anschluss 2: 39,5
• Winkel der Spindel: 75
• Mit Messanschluss: nein
• Max. Arbeitsdruck: 16
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• KV-Wert: 0,21 - 2,58
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Hublänge: 2,9
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 105
• Kvs-Wert: 2,58
• Mit Standanzeiger: nein
• Mit Messnippel: nein
• Motorgesteuert: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 20
