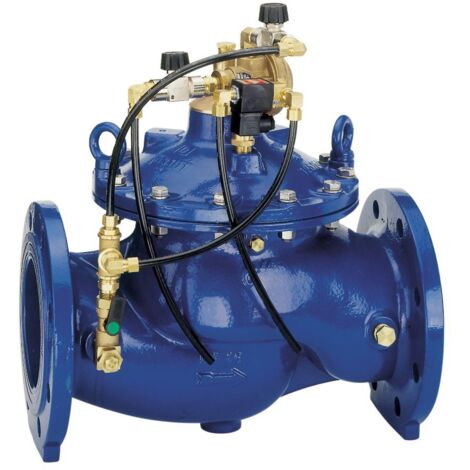

Resideo Magnetventil MV300 230V / 50Hz, stromlos offen, DN 65

Resideo Magnetventil MV300 230V / 50Hz, stromlos offen, DN 65

Das Resideo Magnetventil MV300 ist ein stromlos offenes Absperrventil für den Einsatz in Trinkwasseranlagen. Mit einer Anschlussspannung von 230 V bei 50 Hz und einem Nenndurchmesser von DN 65 ist es eine zuverlässige Lösung für vielfältige Anwendungen. Seine kompakte Bauweise prädestiniert es besonders für Installationen unter beengten Platzverhältnissen, wie sie beispielsweise in Schächten vorkommen. Eine separate Impulsleitung ist für den Betrieb nicht erforderlich, was die Installation vereinfacht. Das Ventil ist für Mediumtemperaturen von 2 bis 80 Grad Celsius ausgelegt und bietet eine hohe Schutzart IP65.

Wie ist das Resideo Magnetventil MV300 aufgebaut?

Das Gehäuse, der Deckel und der Membranteller des MV300 bestehen aus hochwertigem Kugelgraphitguss (ISO 1083), genauer der Werkstoffgüte Gusseisen GGG 40 (GJS-400-15), und sind innen sowie außen pulverbeschichtet, um optimalen Korrosionsschutz zu bieten. Für den Ventilsitz, die Druckfeder und die Steuerstange kommt Edelstahl zum Einsatz, was eine hohe Beständigkeit gegenüber Verschleiß und Korrosion sicherstellt. Die gewebeverstärkte Membrane ist aus NBR gefertigt, während die Dichtungen aus NBR und EPDM bestehen. Der Regulierkegel ist aus Rotguss und die Steuerleitungen aus hochwertigem Kunststoff. Das Pilotmagnetventil besteht aus Messing. Ein integriertes Entlüftungsventil ist ebenfalls vorhanden.

Welche technischen Merkmale bietet das MV300?

Das Magnetventil verfügt über Flanschanschlüsse mit einem Nenndurchmesser von DN 65 und einer Druckstufe von PN 16. Die Bauhöhe beträgt 280 mm. Es ist für eine maximale Umgebungstemperatur von 55 Grad Celsius ausgelegt und kann mit einem maximalen Vordruck von 16 bar sowie einem Mindestdruck von 0,7 bar betrieben werden, wobei der minimale Druckunterschied 0,5 bar beträgt. Die elektrische Versorgung erfolgt über eine Anschlussspannung von 230 V Wechselstrom bei 50 Hz, angeschlossen mittels eines Steckers nach EN 175301-803 Typ A. Das Ventil ist indirekt betätigt und verfügt über eine Hilfssteuerung. Die stromlos offene Funktion bedeutet, dass es bei Spannungsunterbrechung geöffnet bleibt. Eine Einschaltdauer von 100 % ermöglicht den Dauerbetrieb.

Technische Daten

• Nennweite: DN 65
• Kvs-Wert: 43
• Bauhöhe: 280 mm
• Druckstufe: PN 16
• Max. Umgebungstemperatur: 55 °C
• Mediumtemperatur: 2 - 80 °C
• Anschlussspannung: 230 V AC
• Frequenz: 50 Hz
• Schutzart: IP65
• Werkstoff Gehäuse: Kugelgraphitguss (ISO 1083)

Das Resideo Magnetventil MV300 stellt eine robuste und kompakte Lösung für Absperraufgaben in Trinkwasseranlagen dar. Mit seiner hochwertigen Materialauswahl, der stromlos offenen Funktion und der Schutzart IP65 ist es für vielfältige Anwendungen geeignet. Die Nennweite DN 65, der Kvs-Wert von 43 und die Druckstufe PN 16 ermöglichen eine effiziente Durchflussregelung bei Mediumtemperaturen bis 80 Grad Celsius und einer Anschlussspannung von 230 V bei 50 Hz.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sonstige Wasserarmaturen
• Hersteller-Artikelnummer: MV300-65AA
• Ausführung: gerade
• Bauhöhe: 280
• Oberflächenschutz: beschichtet
• Spannungsart: AC
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Anschlussspannung: 230
• Elektrischer Anschluss: Stecker EN 175301-803 Typ A
• Explosionsschutz: ohne
• Schutzart (IP): IP65
• Mit Sieb: nein
• Frequenz der Eingangsspannung: 50
• Thermische Desinfektion: nein
• Freistrom: ja
• Rohraußendurchmesser Anschluss 1: 65
• Rohraußendurchmesser Anschluss 2: 65
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 146
• Länge Anschluss 2: 146
• Max. Umgebungstemperatur: 55
• Min. Druckunterschied: 0,5
• Indirekt betätigt: ja
• Spannungsfrei wenn geöffnet: ja
• Kvs-Wert: 43
• Ventildurchlass: 65
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Mediumtemperatur (Dauerbetrieb): 2 - 80
• Nenndurchmesser: DN 65
• Max. Differenzdruck AC-Ausführung: 16
• Einschaltdauer: 100 %
• Max. Differenzdruck Wasser/Flüssigkeiten: 16
• Nothandbedienung: ohne
