Resideo Strangabsperrventil Kombi-3-Plus Messing, AG, DN 10

Resideo Strangabsperrventil Kombi-3-Plus Messing, AG, DN 10

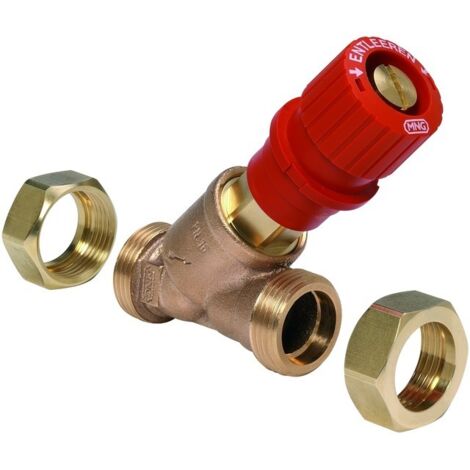

Das Resideo Strangabsperrventil Kombi-3-Plus aus entzinkungsbeständigem Messing mit Außengewinde und einer Nennweite von DN 10 ist speziell für den Vorlauf in Heizungsanlagen konzipiert. Es ermöglicht eine präzise statische hydraulische Abgleichung sowie eine generelle Entleerung und Differenzdruckmessung. Das Ventil ist für Wasser und Glykol-Wassergemische mit einem pH-Wert von 8 bis 9,5 geeignet und für Mediumtemperaturen von -20 °C bis 130 °C sowie einen Nenndruck von PN 16 ausgelegt.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Resideo Strangabsperrventils Kombi-3-Plus besteht aus hochwertigem, entzinkungsbeständigem Messing (DZR) und ist für den Einsatz im Vorlauf rot gekennzeichnet. Eine wartungsfreie Spindelabdichtung wird durch einen Doppel-O-Ring und eine PTFE-Sitzabdichtung sichergestellt. Das Ventil verfügt über ein flachdichtendes Außengewinde, das dem zylindrischen BSPP-Standard (ISO 228-1) entspricht. Dieses Modell ist baugleich mit ehemaligen Honeywell Artikeln.

Welche Funktionen und Einsatzbereiche bietet das Strangabsperrventil?

Das Strangabsperrventil ist für die Handbedienung ausgelegt und verfügt über eine plombier- oder blockierbare Voreinstellung zur präzisen Durchflussregelung. Es ermöglicht eine generelle Entleerung und die Differenzdruckmessung mittels eines Adapters über das Oberteil, ohne dass zusätzliche Anbauteile am Ventilgehäuse erforderlich sind. Ein Messanschluss und ein Impulsleitungsanschluss sind vorhanden. Das Ventil ist ausschließlich für Heizungswasser und Glykol-Wassergemische nach VDI 2035 geeignet und nicht für Trink- oder Leitungswasser vorgesehen.

Wie unterstützt das Ventil den hydraulischen Abgleich?

Das Resideo Strangabsperrventil Kombi-3-Plus ist für den statischen hydraulischen Abgleich konzipiert. Mit einem Kvs-Wert von 1,5 trägt es zur effizienten Verteilung des Heizmediums bei. Die Voreinstellung kann plombiert oder blockiert werden, um eine konstante Durchflussmenge im System zu ermöglichen und den hydraulischen Abgleich zu optimieren.

Technische Daten

• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Nennweite: DN 10
• Kvs-Wert: 1,5
• Nenndruck: PN 16
• Mediumtemperatur: -20 °C bis 130 °C
• Medium: Wasser, Glykol-Wassergemisch (pH 8 - 9,5)
• Anschlüsse: Außengewinde zylindrisch BSPP (ISO 228-1)
• Hydraulischer Abgleich: statisch
• Spindelabdichtung: Doppel-O-Ring, PTFE-Sitzabdichtung
• Bedienung: Handbedienung mit plombier-/blockierbarer Voreinstellung
• Mit Entleerungsventil und Messanschluss: ja

Das Resideo Strangabsperrventil Kombi-3-Plus bietet eine robuste und zuverlässige Lösung für den hydraulischen Abgleich und die Absperrung in Heizungsanlagen. Die hochwertige Konstruktion aus entzinkungsbeständigem Messing, der Kvs-Wert von 1,5 und die Eignung für Mediumtemperaturen von -20 °C bis 130 °C bei einem Nenndruck von PN 16 stellen eine hohe Funktionalität und Langlebigkeit bereit. Es ermöglicht eine präzise Differenzdruckmessung und eine einfache Entleerung, was die Wartung und den Betrieb der Anlage vereinfacht.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5000X0010
• Oberflächenschutz: unbehandelt
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 10
• Voreinstellung plombier-/blockierbar: ja
• Venturidüse: dynamisch
• Hydraulischer Abgleich: statisch
• Venturi-Düse: nein
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Länge Anschluss 1: 30
• Länge Anschluss 2: 30
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 16
• Mit Impulsleitungsanschluss: ja
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 85
• Kvs-Wert: 1,5
• Mit Standanzeiger: nein
• Mit Messnippel: nein
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 130
• Nenndurchmesser: DN 10
• Oberflächenschutz: unbehandelt
