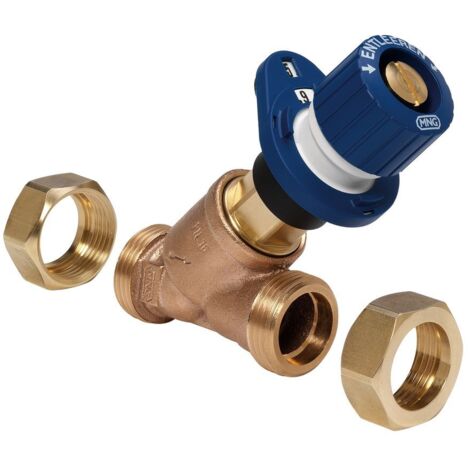

Resideo Strangregulierventil Kombi-3-Plus, Messing, Außengewinde, DN 20

Resideo Strangregulierventil Kombi-3-Plus, Messing, Außengewinde, DN 20

Das Resideo Strangregulierventil Kombi-3-Plus ist ein präzises Bauteil für den statischen hydraulischen Abgleich in Heizungsanlagen. Gefertigt aus entzinkungsbeständigem Messing und ausgestattet mit Außengewinde in der Nennweite DN 20, ist es speziell für den Rücklauf konzipiert. Es ermöglicht eine effiziente Regelung von Wasser und Glykol-Wassergemischen nach VDI 2035.

Welche Eigenschaften zeichnen das Kombi-3-Plus aus?

Das Ventilgehäuse des Kombi-3-Plus besteht aus hochwertigem, entzinkungsbeständigem Messing (DZR) und ist unbehandelt. Die Außengewinde sind zylindrisch nach BSPP (ISO 228-1) ausgeführt und flachdichtend, was eine sichere Installation unterstützt. Eine wartungsfreie Spindelabdichtung durch einen Doppel-O-Ring und eine PTFE-Sitzabdichtung tragen zur Langlebigkeit und Zuverlässigkeit bei.

Das Ventil ist für den Einsatz mit Wasser und Glykol-Wassergemischen nach VDI 2035 geeignet, wobei der pH-Wert des Mediums zwischen 8 und 9,5 liegen sollte. Die zulässige Mediumtemperatur reicht von -20 °C bis 130 °C, und der maximale Betriebsdruck beträgt PN 16 (16 bar). Es ist nicht für den Einsatz mit Trinkwasser oder Leitungswasser vorgesehen.

Welche Funktionen bietet das Ventil für den hydraulischen Abgleich?

Das Strangregulierventil verfügt über eine sichtbare Voreinstellungsanzeige, die auch bei verdecktem Voreinstellungsring eine genaue Einstellung ermöglicht. Die Einzeljustierung sorgt für hohe Präzision beim statischen hydraulischen Abgleich. Die Voreinstellung ist plombier- und blockierbar.

Eine generelle Entleerung ist über einen Adapter am Oberteil möglich. Zudem kann eine nachträgliche Differenzdruckregelung durch einen auf das Oberteil montierbaren Membranregler (bis einschließlich DN 40) realisiert werden, ohne dass zusätzliche Anbauteile am Ventilgehäuse erforderlich sind. Das Ventil ist für die Handbedienung ausgelegt und besitzt einen Standanzeiger.

Technische Daten

• Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
• Nennweite: DN 20
• Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1), flachdichtend
• Kvs-Wert: 6,4
• Nenndruck: PN 16
• Max. Arbeitsdruck: 16 bar
• Mediumtemperatur: -20 °C bis 130 °C
• Hydraulischer Abgleich: statisch
• Mit Entleerungsventil: ja
• Mit Standanzeiger: ja

Das Resideo Strangregulierventil Kombi-3-Plus bietet eine präzise und robuste Lösung für den statischen hydraulischen Abgleich in Heizungsanlagen. Mit seinem entzinkungsbeständigen Messinggehäuse, einer Nennweite von DN 20 und einem Kvs-Wert von 6,4 unterstützt es eine effiziente und sichere Regelung von Medien bei Temperaturen bis 130 Grad Celsius und einem Betriebsdruck von bis zu 16 bar.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5010X0020
• Oberflächenschutz: unbehandelt
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 20
• Voreinstellung plombier-/blockierbar: ja
• Hydraulischer Abgleich: statisch
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Länge Anschluss 1: 38
• Länge Anschluss 2: 38
• Winkel der Spindel: 45
• Mit Messanschluss: nein
• Max. Arbeitsdruck: 16
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• KV-Wert: 0,68 - 6,4
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 100
• Kvs-Wert: 6,4
• Mit Standanzeiger: ja
• Mit Messnippel: nein
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 130
• Nenndurchmesser: DN 20
