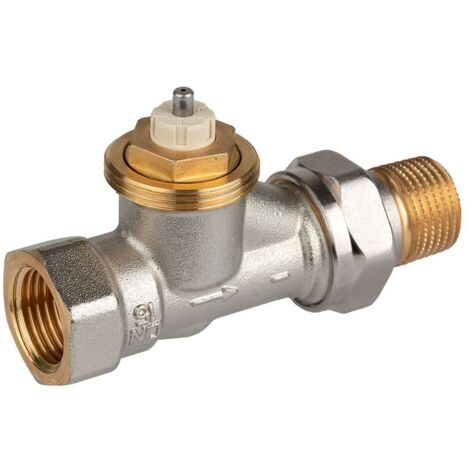

Resideo Thermostatventilkörper SX Messing vernickelt, Durchgang, 3/8"

Resideo Thermostatventilkörper SX Messing vernickelt, Durchgang, 3/8"

Der Resideo Thermostatventilkörper SX aus der Serie V2000SX ist ein vernickeltes Messingventil in Durchgangsform mit einem 3/8 Zoll Anschluss. Dieses vielseitige Thermostatventil ist speziell für Zweirohr-Heizungs- und Kühlsysteme mit Pumpenbetrieb konzipiert und ermöglicht eine präzise Voreinstellung der Durchflüsse für den hydraulischen Abgleich. Es arbeitet geräuscharm und kann flexibel sowohl am Vorlauf als auch am Rücklauf von Heizkörpern installiert werden, wodurch es sich ideal für Neubau-, Renovierungs- und Nachrüstungsprojekte eignet.

Wie unterstützt der Thermostatventilkörper den hydraulischen Abgleich?

Der Resideo Thermostatventilkörper SX verfügt über einen weiten Bereich zur Voreinstellung von Durchflüssen, was einen präzisen hydraulischen Abgleich von Heizungssystemen ermöglicht. Dies macht ihn zu einem Universalventil für Zweirohr-Heizungs- und Kühlsysteme mit Pumpenbetrieb. Der Durchfluss ist auf maximal 130 % des Nenndurchflusses begrenzt, um ein Ungleichgewicht des hydraulischen Abgleichs beim Aufheizen eines heruntergekühlten Raums zu vermeiden. Die Ventile arbeiten geräuscharm, auch bei umgekehrter Durchflussrichtung.

Welche Merkmale zeichnen den Ventilkörper aus?

Der Thermostatventilkörper ist mit einem Thermostatgewindeanschluss M30 x 1,5 ausgestattet und entspricht den Standard-Abmessungen gemäß EN215. Das Gehäuse besteht aus vernickeltem Messing, was eine robuste und korrosionsbeständige Ausführung sicherstellt. Eine doppelte O-Ring-Dichtung der Spindel sorgt für einen wartungsarmen Betrieb. Eine starke, nicht mediumberührte Rückstellfeder trägt zur Langlebigkeit des Ventils bei. Die Kompatibilität von Gehäuse und Einsatz mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 ist durch das AT-Concept gegeben.

Welche Installations- und Kompatibilitätsoptionen bietet das Ventil?

Die V2000SX Ventile können sowohl in der Standard- als auch in der umgekehrten Durchflussrichtung geräuscharm betrieben werden. Es wird empfohlen, sie vorzugsweise an den Vorlauf des Heizkörpers anzuschließen, alternativ ist der Einbau auch am Rücklauf möglich. Die Ventile können mit einer Schutzkappe abgesperrt werden. Sie sind mit verschiedenen Antrieben kompatibel, darunter alle Heizkörperthermostate mit M30 x 1,5 Anschlussgewinde, HR-Typen von Evohome- und Roomtronic-Stellantrieben, MT4-Stellantriebe, M5410 2-Punkt-Stellantriebe sowie M4410E/K und M7410E5001 modulierende Stellantriebe. Der Ventileinsatz kann im laufenden Betrieb und ohne Entleeren der Anlage mit einem Montagegerät ausgetauscht werden.

Technische Daten

• Anschlussgröße: 3/8 Zoll (DN 10)
• Bauform: Durchgang, gerade
• Werkstoff Gehäuse: Messing vernickelt
• Thermostatanschluss: M30 x 1,5
• Kvs-Wert: 0,62
• Durchflussmenge: 20 bis 170 l/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 100 kPa
• Mediumtemperaturbereich: -10 °C bis 120 °C
• Bauhöhe: 25 mm

Der Resideo Thermostatventilkörper SX bietet eine flexible und langlebige Lösung für den hydraulischen Abgleich in Heizungs- und Kühlsystemen. Mit seiner robusten Bauweise aus vernickeltem Messing, dem Kvs-Wert von 0,62 und dem 3/8 Zoll Anschluss mit M30 x 1,5 Thermostatgewinde ermöglicht er eine präzise Regelung der Durchflussmengen und vielseitige Einsatzmöglichkeiten. Die Kompatibilität mit verschiedenen Antrieben und die Möglichkeit zum Austausch des Ventileinsatzes im laufenden Betrieb unterstreichen die Funktionalität dieses Ventilkörpers.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2000DSX10
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 25
• Form: gerade
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 20 - 170
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Thermostatanschluss: Außengewinde
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 29,5
• Länge Anschluss 2: 59
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 3/8 Zoll (10)
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• KV-Wert: 0,063 - 0,51
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 0,62
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
