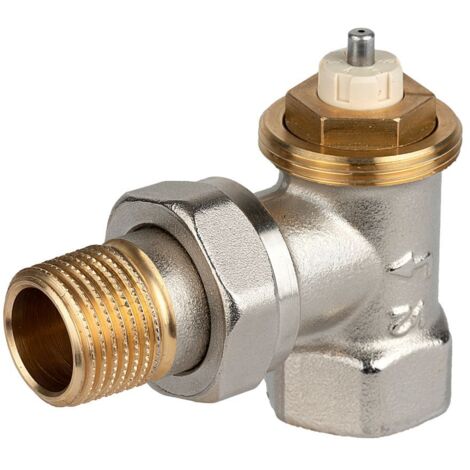

Resideo Thermostatventilkörper SX Messing vernickelt, Eck, 3/8"

Resideo Thermostatventilkörper SX Messing vernickelt, Eck, 3/8"

Der Resideo Thermostatventilkörper SX aus vernickeltem Messing ist ein Eckventil mit 3/8 Zoll Anschluss, das als vielseitiges Bauteil für Heizungs- und Kühlsysteme dient. Als Teil der V2000SX-Serie ermöglicht dieses Thermostatventil die präzise Voreinstellung von Durchflüssen und trägt so zum hydraulischen Abgleich von Zweirohr-Heizungs- und Kühlsystemen mit Pumpenbetrieb bei. Es zeichnet sich durch einen geräuscharmen Betrieb aus und kann sowohl im Vorlauf als auch im Rücklauf des Heizkörpers installiert werden, was es zu einer flexiblen Lösung für Neubau-, Renovierungs- und Nachrüstungsprojekte macht.

Wie unterstützt der Ventilkörper den hydraulischen Abgleich?

Der Resideo Thermostatventilkörper SX der Serie V2000SX ist speziell für den hydraulischen Abgleich in Heizungs- und Kühlsystemen konzipiert. Durch die Möglichkeit zur Voreinstellung der Durchflüsse wird eine gleichmäßige Wärmeverteilung im System sichergestellt. Eine Begrenzung des Durchflusses auf maximal 130 Prozent des Nenndurchflusses hilft, ein Ungleichgewicht beim Aufheizen eines heruntergekühlten Raums zu vermeiden. Dies trägt zur Effizienz und zum Komfort des gesamten Systems bei.

Welche technischen Merkmale zeichnen den Ventilkörper aus?

Dieser Thermostatventilkörper verfügt über einen Thermostatgewindeanschluss M30 x 1,5 und entspricht den Standard-Abmessungen gemäß EN215. Der geräuscharme Betrieb ist sowohl in der Standard- als auch in der umgekehrten Durchflussrichtung gegeben. Eine doppelte O-Ring-Dichtung der Spindel ermöglicht einen wartungsfreien Betrieb, während eine starke, nicht mediumberührte Rückstellfeder für eine lange Lebensdauer des Ventils sorgt. Der Ventilkörper ist zudem mit einer Staubkappe absperrbar und bietet einen weiten Durchflussbereich.

Welche Kompatibilität und Wartungsmöglichkeiten bietet das Ventil?

Der Resideo Thermostatventilkörper SX ist mit einer Vielzahl von Antrieben kompatibel, darunter alle Heizkörperthermostate mit M30 x 1,5 Anschlussgewinde sowie verschiedene Stellantriebe wie HR-Typen von Evohome- und Roomtronic-Stellantrieben, MT4-Stellantriebe, M5410 2-Punkt-Stellantriebe, M4410E/K und M7410E5001 modulierende Stellantriebe. Ein besonderes Merkmal ist die Möglichkeit, den Ventileinsatz im laufenden Betrieb und ohne Entleeren der Anlage auszutauschen. Das Ventilgehäuse und der Einsatz sind zudem mit dem AT-Concept kompatibel, was die Austauschbarkeit mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 sicherstellt.

Technische Daten

• Thermostatanschluss: M30 x 1,5
• Werkstoff Gehäuse: Messing vernickelt
• Anschlussgröße: 3/8 Zoll (DN 10)
• Bauform: Eck
• Bauhöhe: 22 mm
• Kvs-Wert: 0,7
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 100 kPa
• Durchflussmenge: 20 bis 170 l/h
• Max. Mediumtemperatur: 120 °C

Der Resideo Thermostatventilkörper SX bietet als Eckventil aus vernickeltem Messing eine zuverlässige und flexible Lösung für den hydraulischen Abgleich in Zweirohr-Heizungs- und Kühlsystemen. Mit einem Thermostatanschluss M30 x 1,5, einem Kvs-Wert von 0,7 und einer maximalen Mediumtemperatur von 120 °C unterstützt dieses Ventil einen effizienten und geräuscharmen Betrieb. Seine Kompatibilität mit verschiedenen Antrieben und die Möglichkeit zum Austausch des Ventileinsatzes im laufenden Betrieb unterstreichen die anwenderfreundliche Konzeption.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2000ESX10
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 22
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 20 - 170
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Thermostatanschluss: Außengewinde
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 22
• Länge Anschluss 2: 26
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 3/8 Zoll (10)
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• KV-Wert: 0,063 - 0,54
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 0,7
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
