Allgemeine Beschreibung

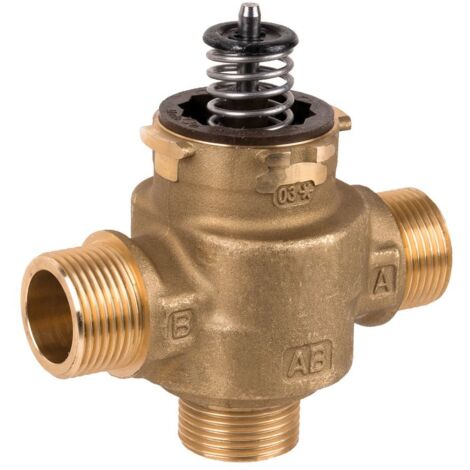

Das Resideo Umschaltventil VC mit Innengewinde DN 20 (Typ: VCZMH6000/U) ist ein druckentlastetes Zonenventil, das in Wohngebäuden und kleinen Industrieanwendungen eingesetzt wird, um den Fluss von heißem und kaltem Wasser zu regeln. Es besteht aus einem Antrieb, einem Anschlusskabel und einem Ventil mit auswechselbarem Ventileinsatz. Die Zweiwege-Ventile sind für die Auf-/Zu-Zonenregelung konzipiert, während die Dreiwege-Ventile zur Umschaltung von Volumenströmen in Heiz- und Kühlapplikationen verwendet werden können.Technische daten
- Nennweite: DN 20
- Kvs-Wert: 6,6 - 7
- Max. Differenzdruck: 4 bar
- Max. Mediumtemperatur: 95 °C
- Min. Mediumtemperatur: 1 °C
- Nenndruck: PN 20
- Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
- Schließdruck: 400 kPa
- Länge Anschluss 1: 47 mm
- Länge Anschluss 2: 47 mm
- Länge Anschluss 3: 39 mm
Kompatibilität und Zubehör
- Varianten für 24 V und 230 V verfügbar
- Ansteuerung durch Schließerkontakt (SPST) oder Umschaltkontakt (SPDT)
Installation
- Stellantriebe mit Bajonettverschluss, werkzeuglos aufsetzbar
- Ohne Antrieb ist das Zweiwege-Ventil geschlossen, das Dreiwege-Ventil befindet sich in der Position AB - B offen
Anwendung
- Regelung von Heizlüftern, Heizkörpern, Raumheizgeräten oder Konvektoren
- Geeignet für individuelle Zonenregelung in Heiz- und Kühlanlagen
Weitere Informationen
- Wartungsfreundliche Konstruktion durch einfachen Austausch des Ventileinsatzes
- Geräuscharme Arbeitsweise, verringert Druckschläge in der Leitung
