RF-Demonstrationskit zum Lernen mit dem Vektornetzwerkanalysator

Willkommen in unserem Shop!

Dieses HF-Demonstrationskit ist ein umfassendes Lehrmittel zum Erlernen und Testen mit einem Vektornetzwerkanalysator (VNA) wie dem NanoVNA. Es verfügt über eine hochwertige, integrierte Leiterplatte (PCB) mit Dämpfungsregler und Filter und bietet eine praktische Plattform zum Erlernen von HF-Schaltungskalibrierungs- und Messkonzepten.

**Abmessungen und Inhalt:**

- Leiterplattenabmessungen: 10 x 10 cm / 3,9 x 3,9 Zoll.

- Das Kit enthält 1 Dämpfungsregler und 2 Adapterkabel.

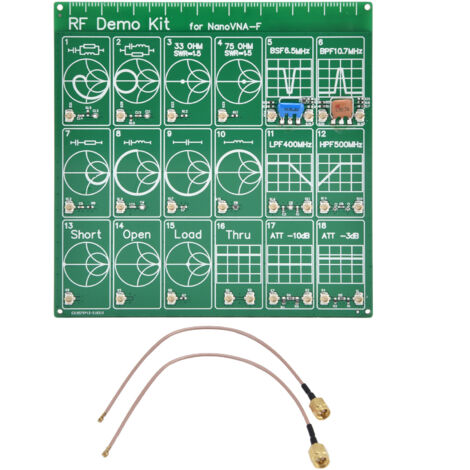

- Es umfasst 19 verschiedene und lehrreiche Funktionsschaltungsgruppen:

1. Seriell-Parallel-RLC-Schaltung 1

2. Seriell-Parallel-RLC-Schaltung 2

3. 33-Ohm-Widerstand (SWR = 1,5)

4. 75-Ohm-Widerstand (SWR = 1,5)

5. BSF-Keramikfilter (Mittenfrequenz 6,5 MHz)

6. BPF-Keramikfilter (Mittenfrequenz 10,7 MHz)

7. RC-Serienschaltung

8. LC-Serienschaltung

9. Kondensator

10. Induktivität

11. Selbstgebauter Tiefpassfilter (3-dB-Grenzfrequenz bei 400 MHz)

12. Selbstgebauter Hochpassfilter (3-dB-Grenzfrequenz bei 500 MHz)

13. Kurzschluss-Kalibrierschaltung

14. Leerlauf-Kalibrierschaltung

15. Kalibrierschaltung 50 Ohm Last

16. Direktanschluss

17. 10 dB Dämpfungsschaltung

18. 3 dB Dämpfungsschaltung

19. Jede Schaltungsgruppe ist klar gekennzeichnet.

**Merkmale und Leistung:**

- Ideal zum Erlernen der Kalibrierung und des Testens mit einem Vektornetzwerkanalysator oder Antennenanalysator.

- Speziell entwickelt für die Anpassung an Filter wie den 6,5-MHz-Keramikschlitzfilter.

- Die Filterschaltungen, einschließlich des Tiefpassfilters, bieten eine hervorragende Leistung mit einer 3-dB-Bandbreite von ca. 400 MHz.

- Die Konstruktion beinhaltet eine metallische Abschirmung, um externe Störungen zu minimieren und die Messgenauigkeit zu verbessern.

- Alle Komponenten und Module wurden aufgrund ihrer Qualität und Zuverlässigkeit ausgewählt.

- Kompakt und leicht, einfach zu transportieren und in verschiedenen Lern- oder Testumgebungen zu verwenden.

Perfekt für Studenten, Techniker und Hochfrequenzbegeisterte, die die Grundlagen von HF-Schaltungen und die Handhabung eines Vektornetzwerkanalysators praktisch kennenlernen möchten.
