Allgemeine Beschreibung

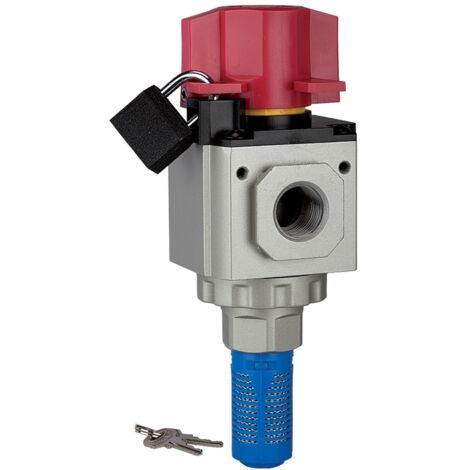

Das Riegler 3/2-Wege-Absperrventil »G« ist ein handbetätigtes Ventil mit einem Knebelgriff, das um 90 ° drehbar und abschließbar ist. Es dient zum Abschalten der Luftversorgung und wird häufig in Verbindung mit Druckreglern, Filterreglern oder Wartungseinheiten eingesetzt. Beim Schließen des Ventils entweicht die restliche angestaute Luft über die Entlüftungsbohrung in die Atmosphäre.Technische daten
- Gewinde: G 1/2
- Eingangsdruck: 0 - 9 bar
- Baugröße: 400
- Gehäuse: Aluminium-Druckguss
- Dichtmaterial: NBR
- Mediumstemperatur max.: 70 °C
- Umgebungstemperatur max.: 70 °C
- Knebel: Kunststoff
- Durchfluss: 6200 l/min
- Entlüftungsanschluss: G 1/2
- Abmessungen: A: 63,0 mm, B: 134,0 mm, C: 75,5 mm, D: 58,5 mm
- Durchflusswertmessung: bei P1 = 8 bar, P2 = 6 bar und Druckab
Weitere Informationen
- Auswertungsgruppe: Drucklufttechnik, Pneumatik, Rohrleitungstechnik
