Allgemeine Beschreibung

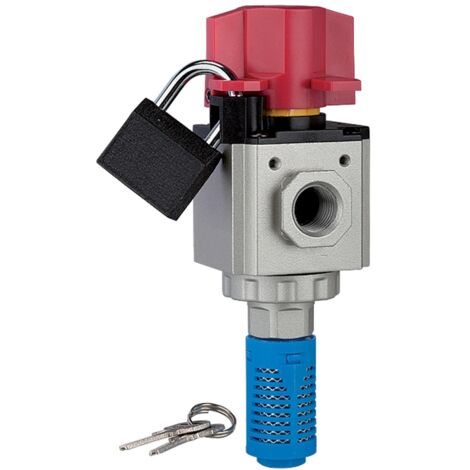

Das Riegler 3/2-Wege-Absperrventil »G-mini« ist ein handbetätigtes Ventil, das mit einem Haltewinkel, Vorhängeschloss und Schalldämpfer ausgestattet ist. Es dient zum Abschalten der Luftversorgung und wird häufig in Verbindung mit Druckreglern, Filterreglern oder Wartungseinheiten eingesetzt. Beim Schließen des Ventils entweicht die restliche angestaute Luft über die Entlüftungsbohrung auf der P2-Seite in die Atmosphäre.Technische daten
- Gewinde: G 1/8
- Eingangsdruck max.: 9 bar
- Baugröße: 200
- Eingangsdruck min.: 0 bar
- Gehäuse: Aluminium-Druckguss
- Dichtmaterial: NBR
- Mediumstemperatur max.: 70 °C
- Umgebungstemperatur max.: 70 °C
- Knebel: Kunststoff
- Durchfluss: 1750 l/min
- Entlüftungsanschluss: G 1/4
- A: 38 mm
- B: 89 mm
- C: 52,5 mm
- D: 36,5 mm
- Serie: G-mini
- Durchflusswertmessung: bei P 1 = 8 bar, P 2 = 6 bar und Druckab
