Allgemeine Beschreibung

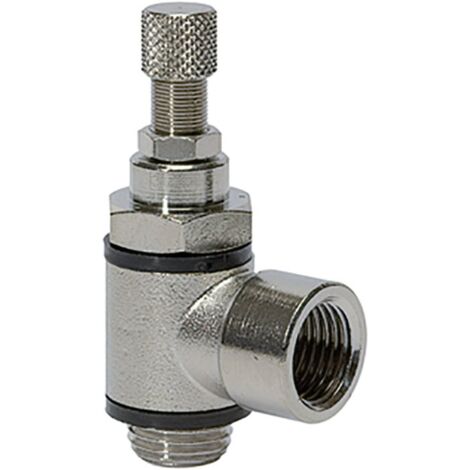

Das Riegler Drosselrückschlagventil dient zur Drosselung von Durchflussmengen und zur Regulierung der Kolbengeschwindigkeit von Zylindern. Mit seinen kompakten Abmessungen ist es ideal für enge Platzverhältnisse und kann direkt am Ventil oder Zylinder eingeschraubt werden. Der eingestellte Volumenstrom kann bei der Ausführung mit Rändelschraube über die Kontermutter arretiert werden. Varianten in Hohlschraubenbauweise sind während der Montage drehbar und nach dem Anziehen starr. Die verwendeten Dichtungen und Schmierstoffe sind silikonfrei.Technische daten
- Betriebsdruck min.: 0 bar
- Betriebsdruck max.: 10 bar
- Temperaturbereich min.: -20 °C
- Temperaturbereich max.: 80 °C
- Dichtmaterial: NBR
- Unverlierbare Dichtungen: Polyamid glasfaserverstärkt
- Gewinde: M5
- Anschluss: M5 IG
- Breite (B): 38,9 mm
- Höhe (C): 11,5 mm
- Schlüsselweite (SW): 8 mm
- Grundkörper: Messing vernickelt
- Silikonfrei: Ja
Kompatibilität und Zubehör
Das Ventil ist mit Gewindeanschluss M5 IG kompatibel und kann direkt an Ventilen oder Zylindern montiert werden.Installation
Das Drosselrückschlagventil kann direkt am Ventil oder Zylinder eingeschraubt werden. Varianten mit drehbarer Steckverbindung ermöglichen eine flexible Positionierung nach der Montage.Anwendung
Das Ventil wird zur Drosselung von Durchflussmengen und zur Regulierung der Kolbengeschwindigkeit in pneumatischen Anwendungen eingesetzt.Weitere Informationen
- Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
