Allgemeine Beschreibung

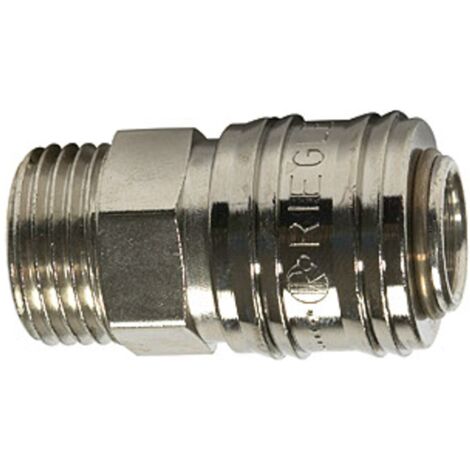

Die Schnellverschlusskupplung NW 7,2 »connect line« ist eine universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung. Sie bietet eine hohe Qualität zu einem günstigen Preis und verhindert durch die geschlossene Verriegelungshülse das Verschmutzen der Innenteile. Diese Kupplung kann in Verbindung mit Stahlnippeln auch an Druckluftwerkzeugen verwendet werden. Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, sollte der Stecknippel beim Entkuppeln mit einer Hand festgehalten werden. Die Kupplung eignet sich nicht für die direkte Montage an pulsierenden Werkzeugen. Wir empfehlen die Verwendung von Vibrationsdämpfern gemäß ISO 6150, § 7.1.Technische daten
- Nennweite (NW): 7,2
- Anschluss: G 1/2 AG
- Schlüsselweite (SW): 21 mm
- Gehäuse: Messing vernickelt
- Dichtmaterial: NBR
- Mediumstemperatur min.: -20 °C
- Mediumstemperatur max.: 100 °C
- Umgebungstemperatur min.: -20 °C
- Umgebungstemperatur max.: 100 °C
- Durchfluss: 1000 l/min (Luft)
- Feder: nichtrostender Stahl
- Ventilkörper: Messing vernickelt
- Hülse: Messing vernickelt
- Sprengring: nichtrostender Stahl
- Verriegelungsstifte: nichtrostender Stahl
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
- Betriebsdruck: 0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)
- Länge: 40,5 mm
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Mess-, Regel- und Steuerungstechnik
- Fertigungsindustrie
- Medizintechnik
- Chemie-/Pharmaindustrie
- Werkstätten
- Automotive
