Allgemeine Beschreibung

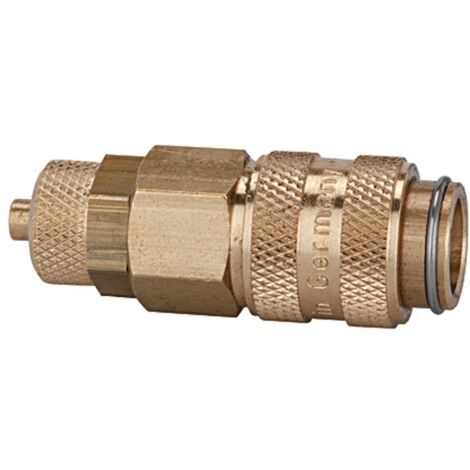

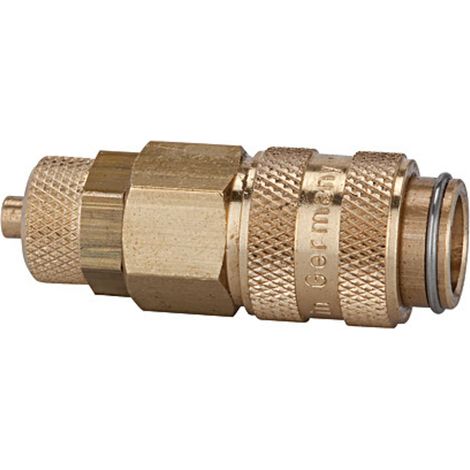

Die Riegler Schnellverschlusskupplung NW 5 ist eine einseitig absperrende Einhand-Schnellverschlusskupplung mit kleinen Baumaßen und großem Durchgang bei geringem Druckabfall. Sie ist ideal für verschiedene Anwendungen in der Pneumatik, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/Pharmaindustrie, Automotive und Nahrungsmitteltechnik. Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, wird empfohlen, den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.Technische daten
- NW: 5
- Anschluss: Schlauchanschluss 8x6
- SW: 14 mm
- Länge: 43 mm
- Betriebsdruck: 0 - 35 bar (max. statischer Betriebsdruck ohne Pulsation)
- Gehäuse: Messing blank
- Dichtmaterial: NBR
- Mediumstemperatur min.: -20 °C
- Mediumstemperatur max.: 100 °C
- Umgebungstemperatur min.: -20 °C
- Umgebungstemperatur max.: 100 °C
- Durchfluss: 560 l/min (Luft)
- Kugel: Edelstahl
- Feder: Edelstahl
- Ventilkörper: Messing blank
- Hülse: Messing blank
- Sprengring: Edelstahl
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
