Allgemeine Beschreibung

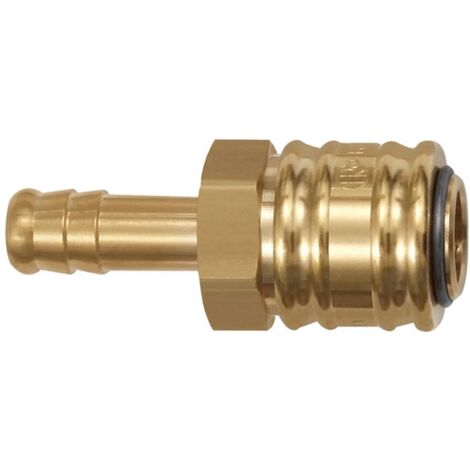

Die Riegler Schnellverschlusskupplung NW 7,2 aus Messing blank mit einer Tülle LW 13 ist eine universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung. Sie eignet sich für eine Vielzahl von Anwendungs- und Einsatzmöglichkeiten, darunter Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/Pharmaindustrie, Werkstätten und Automotive. Die geschlossene Verriegelungshülse verhindert das Verschmutzen der Innenteile. Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, sollte der Stecknippel beim Entkuppeln mit einer Hand festgehalten werden. Diese Kupplung ist nicht für die direkte Montage an pulsierenden Werkzeugen geeignet.Technische daten
- Nennweite (NW): 7,2
- Anschluss: LW 13
- Schlüsselweite (SW): 21 mm
- Gehäuse: Messing blank
- Dichtmaterial: NBR
- Mediumstemperatur min.: -20 °C
- Mediumstemperatur max.: 100 °C
- Umgebungstemperatur min.: -20 °C
- Umgebungstemperatur max.: 100 °C
- Durchfluss: 1000 l/min (Luft)
- Feder: Edelstahl
- Ventilkörper: Messing blank
- Hülse: Messing blank
- Sprengring: Edelstahl
- Verriegelungsstifte: Edelstahl
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
- Betriebsdruck: 0 - 35 bar (max. statischer Betriebsdruck ohne Pulsation)
- Länge: 63 mm
Kompatibilität und Zubehör
- Empfohlene Verwendung von Vibrationsdämpfern gemäß ISO 6150, § 7.1.
