Allgemeine Beschreibung

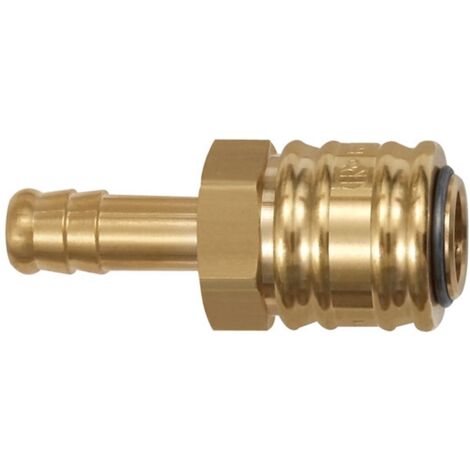

Die Riegler Schnellverschlusskupplung NW 7,2 aus Messing blank mit einer Tülle von LW 6 ist eine universelle Einhand-Schnellverschlusskupplung, die in einseitig absperrender Ausführung für eine Vielzahl von Anwendungs- und Einsatzmöglichkeiten geeignet ist. Die geschlossene Verriegelungshülse verhindert das Verschmutzen der Innenteile und sorgt für eine sichere Handhabung. Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, wird empfohlen, den Stecknippel beim Entkuppeln mit einer Hand festzuhalten. Diese Kupplung eignet sich nicht für die direkte Montage an pulsierenden Werkzeugen.Technische daten
- NW: 7,2
- Anschluss: LW 6
- SW: 21 mm
- Gehäuse: Messing blank
- Dichtmaterial: NBR
- Mediumstemperatur min.: -20 °C
- Mediumstemperatur max.: 100 °C
- Umgebungstemperatur min.: -20 °C
- Umgebungstemperatur max.: 100 °C
- Durchfluss: 1000 l/min (Luft)
- Feder: Edelstahl
- Ventilkörper: Messing blank
- Hülse: Messing blank
- Sprengring: Edelstahl
- Verriegelungsstifte: Edelstahl
- Durchflusswertmessung: bei 6 bar und p = 0,5 bar
- Betriebsdruck: 0 - 35 bar (max. statischer Betriebsdruck ohne Pulsation)
- Länge: 58,0 mm
Einsatzgebiet
- Pneumatik
- Maschinen- und Anlagenbau
- Mess-, Regel- und Steuerungstechnik
- Fertigungsindustrie
- Medizintechnik
- Chemie-/Pharmaindustrie
- Werkstätten
- Automotive
Weitere Informationen
- Empfohlene Verwendung von Vibrationsdämpfern gemäß ISO 6150, § 7.1
