Allgemeine Beschreibung

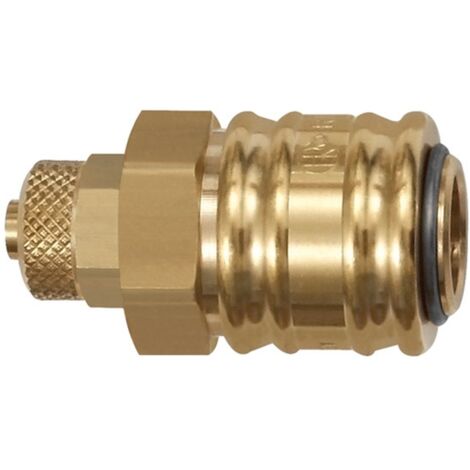

Die Riegler Schnellverschlusskupplung NW 7,2 ist eine universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung. Sie eignet sich für eine Vielzahl von Anwendungs- und Einsatzmöglichkeiten in verschiedenen Industrien. Die geschlossene Verriegelungshülse verhindert das Verschmutzen der Innenteile und sorgt für eine sichere Handhabung. Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, sollte der Stecknippel beim Entkuppeln mit einer Hand festgehalten werden. Diese Kupplung ist nicht für die direkte Montage an pulsierenden Werkzeugen geeignet.Technische daten
- NW: 7,2
- Anschluss: Schlauchanschluss 6x4
- SW: 22 mm
- Gehäuse: Messing blank
- Dichtmaterial: NBR
- Mediumstemperatur min.: -20 °C
- Mediumstemperatur max.: 100 °C
- Umgebungstemperatur min.: -20 °C
- Umgebungstemperatur max.: 100 °C
- Durchfluss: 1000 l/min (Luft)
- Feder: Edelstahl
- Ventilkörper: Messing blank
- Hülse: Messing blank
- Sprengring: Edelstahl
- Verriegelungsstifte: Edelstahl
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
- Betriebsdruck: 0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)
- Länge: 44 mm
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Mess-, Regel- und Steuerungstechnik
- Fertigungsindustrie
- Medizintechnik
- Chemie-/Pharmaindustrie
- Werkstätten
- Automotive
Weitere Informationen
Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.
