Allgemeine Beschreibung

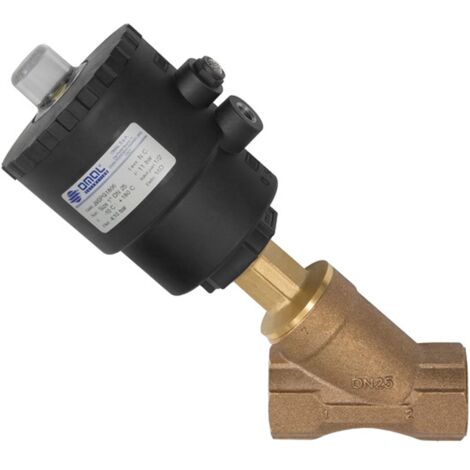

Das Riegler Schrägsitzventil ist ein hochwertiges Ventil mit Kolbenantrieb, das für den Einsatz in verschiedenen Anwendungen konzipiert wurde. Es verfügt über eine NAMUR-Schnittstelle und ist aus robustem Bronze gefertigt. Dieses Ventil eignet sich sowohl für neutrale als auch für aggressive Medien, wenn es mit einem Edelstahlgehäuse ausgestattet ist. Die Konstruktion ermöglicht ausgezeichnete Durchflusswerte und verhindert Wasserschlag durch die Anströmung von unten gegen den Ventilteller.Technische daten
- Gehäuse: Bronze
- Gewinde: G 1/2
- Spindel: Edelstahl
- Dichtmaterial: PTFE
- Steuerkopf: Polyamid (glasfaserverstärkt)
- Steuerluftanschluss: G 1/8
- Steuerdruck min.: 4 bar
- Steuerdruck max.: 10 bar
- Kolben: Messing vernickelt
- Differenzdruck max.: 16 bar
- Mediumstemperatur min.: -10 °C
- Mediumstemperatur max.: 180 °C
- Umgebungstemperatur min.: -20 °C
- Umgebungstemperatur max.: 70 °C
- Temperatur Steuermedium max.: 60 °C
- Differenzdruck min.: 0 bar
- zulässiger statischer Druck max.: 16 bar
- Betriebsdruck-Differenz max.: 16 bar
- Verbindungsstücke: Edelstahl
- Funktion: NC
- F: 65 mm
- C: 153 mm
- A: 163 mm
