Allgemeine Beschreibung

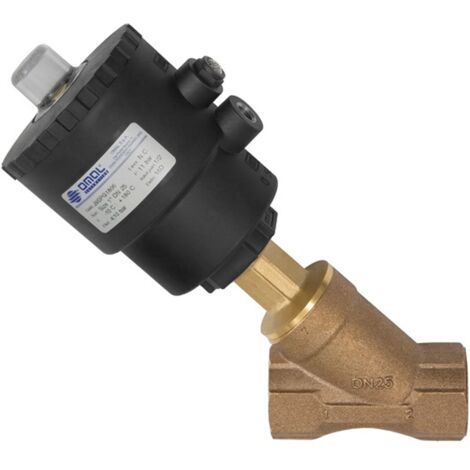

Das Riegler Schrägsitzventil ist ein hochwertiges Ventil mit Kolbenantrieb, das für den Einsatz in verschiedenen Anwendungen geeignet ist. Es verfügt über eine NAMUR-Schnittstelle und ist aus robustem Bronze gefertigt. Dieses Ventil ist ideal für neutrale sowie aggressive Medien und bietet ausgezeichnete Durchflusswerte dank seines speziellen Schrägsitzgehäuses.Technische daten
- Gehäuse: Bronze
- Gewinde: G 3/4
- Spindel: Edelstahl
- Dichtmaterial: PTFE
- Steuerkopf: Polyamid (glasfaserverstärkt)
- Steuerluftanschluss: G 1/8
- Steuerdruck min.: 4 bar
- Steuerdruck max.: 10 bar
- Kolben: Messing vernickelt
- Differenzdruck max.: 16 bar
- Mediumstemperatur min.: -10 °C
- Mediumstemperatur max.: 180 °C
- Umgebungstemperatur min.: -20 °C
- Umgebungstemperatur max.: 70 °C
- Temperatur Steuermedium max.: 60 °C
- Differenzdruck min.: 0 bar
- zulässiger statischer Druck max.: 16 bar
- Betriebsdruck-Differenz max.: 10 bar
- Verbindungsstücke: Edelstahl
- Funktion: NC
- F: 75 mm
- C: 163 mm
- A: 173 mm
Installation
Die Installation des Schrägsitzventils sollte von einem Fachmann durchgeführt werden, um eine ordnungsgemäße Funktion zu gewährleisten. Achten Sie darauf, dass die Anschlüsse korrekt montiert sind und die Betriebsbedingungen eingehalten werden.Anwendung
Das Riegler Schrägsitzventil eignet sich für folgende Anwendungen:- Regelung von Flüssigkeiten und Gasen
- Verwendung in industriellen Prozessen
- Geeignet für neutrale und aggressive Medien
