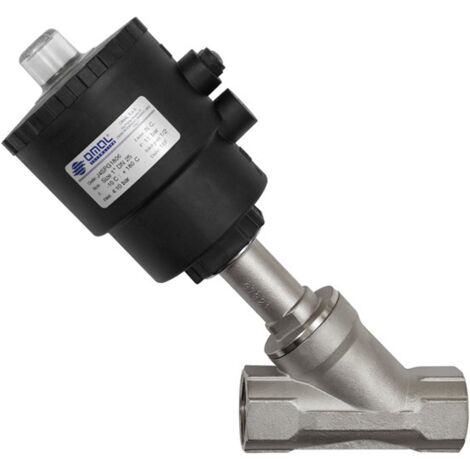

Riegler Schrägsitzventil ohne NAMUR-Schnittstelle, ES, G 1, max. 11 bar

Eigenschaften • Schrägsitzventil, Kolbenantrieb o \n• NAMUR-Schnittstelle, NC, ES, Mediumstemp. -10°C bis 180°C, G 1, Betriebsdruckdiff. max. 11 bar \n• Schrägsitzventil mit externer Vorsteuerung und selbstausrichtendem Ventilteller für neutrale (Bronzegehäuse) oder aggressive Medien (Edelstahlgehäuse) \n• ausgezeichnete Durchflusswerte aufgrund des Schrägsitzgehäuses \n• Vermeidung von Wasserschlag durch Anströmung von unten gegen den Ventilteller \n• Vakuumbetrieb möglich (Grobvakuum) Technische Daten:

• Gehäuse: Edelstahl AISI 316
• Gewinde: G 1
• Spindel: Edelstahl
• Dichtmaterial: PTFE
• Steuerkopf: Polyamid (glasfaserverstärkt)
• Steuerluftanschluss: G 1/8
• Steuerdruck min.: 4 bar
• Steuerdruck max.: 10 bar
• Kolben: Messing vernickelt
• Differenzdruck max.: 16 bar
• Mediumstemperatur min.: -10 °C
• Mediumstemperatur max.: 180 °C
• Umgebungstemperatur min.: -20 °C
• Umgebungstemperatur max.: 70 °C
• Temperatur Steuermedium max.: 60 °C
• Differenzdruck min.: 0 bar
• zulässiger statischer Druck max.: 16 bar
• Betriebsdruck-Differenz max.: 11 bar
• Verbindungsstücke: Edelstahl
• Funktion: NC
• F: 105 mm
• C: 202 mm
• A: 219 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
