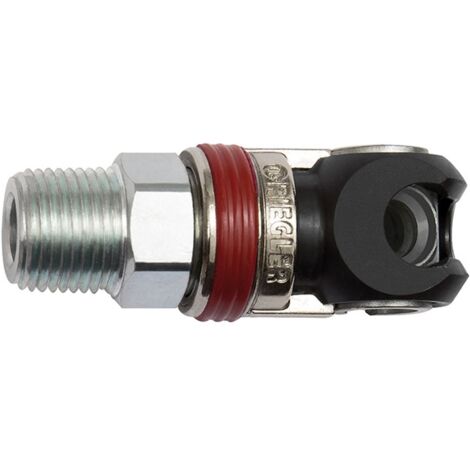

Riegler Schwenk-Sicherheitskupplung NW 5,5, ARO 210, Stahl, G 1/2 AG
Verkauft von Contorion und 1 weiterer Händler
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Eigenschaften:
- Schwenk-Sicherheitskupplung NW 5,5, ARO 210, Stahl, G 1/2 AG, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C
- Schwenk-Sicherheitskupplung mit freiem Durchgang
- Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt
- Sobald der"rote Ring"in der vorgesehenen Nut einrastet, ist eine sichere Verbindung hergestellt
- Um die Verbindung wieder zu lösen, muss der"rote Ring"zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden
- Durch eine Entlüftungsbohrung auf der Rückseite der Kupplung, wird beim Entkuppeln entlüftet
- Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983. Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive
- NW: 5,5
- Anschluss: G 1/2 AG
- SW: 22 mm
- Durchflusswertmessung: bei 6 bar und Δ p= 0,5 bar
- Medium: Druckluft, Gase
- Steckerprofil: gemäß ARO 210
- Betriebsdruck: max. 25 bar / max. 16 bar bei ein-/auskuppeln
- Temperaturbereich min.: -20 °C
- Temperaturbereich max.: 100 °C
- Gehäuse: Stahl, QPQ behandelt
- Dichtmaterial: NBR
- Durchfluss: 820 l/min (Luft)
- Hülse: Zink-Druckguss, vernickelt, rot Gummi beschichtet
- Gewindestück: Stahl verzinkt
- Länge: 61 mm
- NW: 5,5
- Anschluss: G 1/2 AG
- SW: 22 mm
- Durchflusswertmessung: bei 6 bar und Δ p= 0,5 bar
- Medium: Druckluft, Gase
- Steckerprofil: gemäß ARO 210
- Betriebsdruck: max. 25 bar / max. 16 bar bei ein-/auskuppeln
- Temperaturbereich min.: -20 °C
- Temperaturbereich max.: 100 Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:- NW: 5,5
- Anschluss: G 1/2 AG
- SW: 22 mm
- Durchflusswertmessung: bei 6 bar und Δ p= 0,5 bar
- Medium: Druckluft, Gase
- Steckerprofil: gemäß ARO 210
- Betriebsdruck: max. 25 bar / max. 16 bar bei ein-/auskuppeln
- Temperaturbereich min.: -20 °C
- Temperaturbereich max.: 100 °C
- Gehäuse: Stahl, QPQ behandelt
- Dichtmaterial: NBR
- Durchfluss: 820 l/min (Luft)
- Hülse: Zink-Druckguss, vernickelt, rot Gummi beschichtet
- Gewindestück: Stahl verzinkt
- Länge: 61 mm
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Eigenschaften
- MarkeRIEGLER
- Länge61 mm
- MaterialStahl
- FarbeRot
- VerbindungskonfigurationInnen/innen/innen
