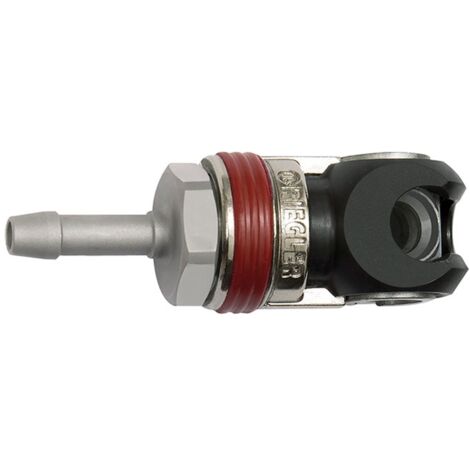

Riegler Schwenk-Sicherheitskupplung NW 5,5, ARO 210, Stahl, Tülle LW 10

Eigenschaften • Schwenk-Sicherheitskupplung NW 5,5, ARO 210, Stahl, Tülle LW 10, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C\n• Schwenk-Sicherheitskupplung mit freiem Durchgang\n• Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt\n• Sobald der"rote Ring"in der vorgesehenen Nut einrastet, ist eine sichere Verbindung hergestellt\n• Um die Verbindung wieder zu lösen, muss der"rote Ring"zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden\n• Durch eine Entlüftungsbohrung auf der Rückseite der Kupplung, wird beim Entkuppeln entlüftet\n• Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983. Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive
Technische Daten:

• NW: 5,5
• Anschluss: LW 10
• SW: 19 mm
• Durchflusswertmessung: bei 6 bar und Δ _p= 0,5 bar
• Medium: Druckluft, Gase
• Steckerprofil: gemäß ARO 210
• Betriebsdruck: max. 25 bar / max. 16 bar bei ein-/auskuppeln
• Temperaturbereich min.: -20 °C
• Temperaturbereich max.: 100 °C
• Gehäuse: Stahl, QPQ behandelt
• Dichtmaterial: NBR
• Durchfluss: 820 l/min (Luft)
• Hülse: Zink-Druckguss, vernickelt, rot Gummi beschichtet
• Gewindestück: Stahl verzinkt
• Länge: 68 mm

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
