Allgemeine Beschreibung

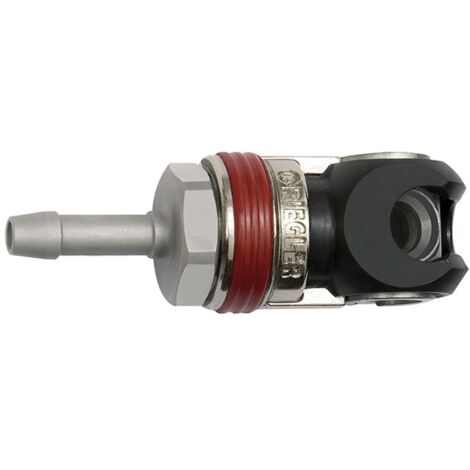

Die Riegler Schwenk-Sicherheitskupplung NW 5,5, ARO 210 ist eine robuste Kupplung aus Stahl mit einer Tülle von LW 6. Sie ermöglicht eine sichere Verbindung durch einen Stecknippel, der in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung verbunden wird. Ein roter Ring rastet in der vorgesehenen Nut ein, um die Verbindung zu sichern. Zum Lösen der Verbindung muss der rote Ring zurückgezogen und der Stecknippel geschwenkt werden. Eine Entlüftungsbohrung sorgt dafür, dass beim Entkuppeln entlüftet wird.Technische daten
- Nennweite (NW): 5,5
- Anschluss: LW 6
- Schlüsselweite (SW): 23 mm
- Durchfluss: 820 l/min (Luft)
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
- Medium: Druckluft, Gase
- Steckerprofil: gemäß ARO 210
- Betriebsdruck: max. 25 bar / 16 bar beim Ein-/Auskuppeln
- Temperaturbereich: -20 °C bis 100 °C
- Gehäuse: Stahl, QPQ behandelt
- Dichtmaterial: NBR
- Hülse: Zink-Druckguss, vernickelt, rot gummi-beschichtet
- Gewindestück: Stahl verzinkt
- Länge: 68 mm
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Mess-, Regel- und Steuerungstechnik
- Fertigungsindustrie
- Werkstätten
- Automotive
