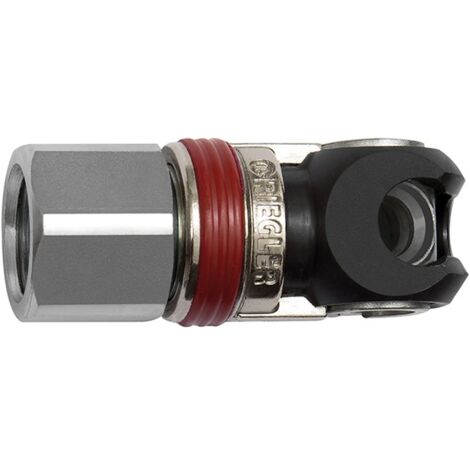

Riegler Schwenk-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, G 1/4 IG

Name: Riegler Schwenk-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, G 1/4 IG
Brand: RIEGLER
SKU: 423.01-SCH
Price: 27.8 EUR
Availability: InStock

~~33,02€~~

Kaufen Sie für Ihr Unternehmen?

Pro-Preis: -11% auf dieses Produkt

Pro-Konto erstellen

Verkauft von Contorion und 1 weiterer Händler

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Die Riegler Schwenk-Sicherheitskupplung NW 6 ist eine hochwertige Kupplung aus Stahl, die gemäß ISO 6150 C gefertigt ist. Sie bietet eine sichere Verbindung für Druckluft und Gase und ist ideal für verschiedene Anwendungen in der Pneumatik, im Maschinen- und Anlagenbau sowie in der Fertigungsindustrie. Die Kupplung ermöglicht einen freien Durchgang und ist einfach zu bedienen.

Technische daten

Nennweite (NW): 6

Anschluss: G 1/4 IG

Schlüsselweite (SW): 19 mm

Durchfluss: 820 l/min (Luft)

Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar

Medium: Druckluft, Gase

Steckerprofil: gemäß ISO 6150 C

Betriebsdruck: max. 25 bar

Betriebsdruck beim Ein-/Auskuppeln: max. 16 bar

Temperaturbereich: -20 °C bis 100 °C

Gehäuse: Stahl, QPQ behandelt

Dichtmaterial: NBR

Hülse: Zink-Druckguss, vernickelt, rot Gummi beschichtet

Gewindestück: Stahl verzinkt

Länge: 56 mm

Einsatzgebiete

Pneumatik

Maschinen- und Anlagenbau

Mess-, Regel- und Steuerungstechnik

Fertigungsindustrie

Werkstätten

Automotive

Bergbau

Installation

Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt.

Um die Verbindung zu lösen, muss der "rote Ring" zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden.

Eine Entlüftungsbohrung auf der Rückseite der Kupplung ermöglicht das Entlüften beim Entkuppeln.

Weitere Informationen

Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983.

Eigenschaften

Marke
RIEGLER
Länge
56 mm
Material
Stahl
Farbe
Rot
Gewindegröße
1/4" (8x13)
