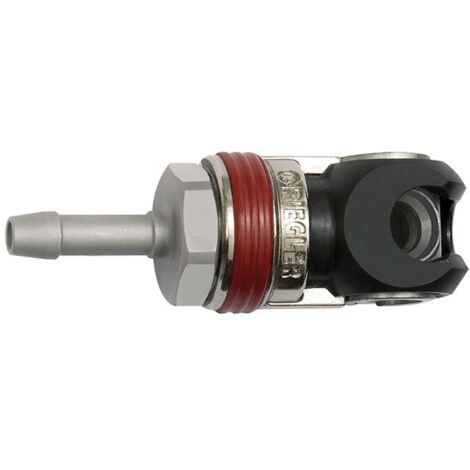

Riegler Schwenk-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, Tülle LW 10

Name: Riegler Schwenk-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, Tülle LW 10
Brand: RIEGLER
SKU: 423.24-SCH
Price: 31.99 EUR
Availability: InStock

~~37,38€~~

Verkauft von Contorion und 1 weiterer Händler

Produktinformationen

Beschreibung

Eigenschaften:

Schwenk-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, Tülle LW 10, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C
Schwenk-Sicherheitskupplung mit freiem Durchgang
Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt
Sobald der"rote Ring"in der vorgesehenen Nut einrastet, ist eine sichere Verbindung hergestellt
Um die Verbindung wieder zu lösen, muss der"rote Ring"zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden
Durch eine Entlüftungsbohrung auf der Rückseite der Kupplung, wird beim Entkuppeln entlüftet
Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983. Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive, Bergbau

Technische Daten:

NW: 6
Anschluss: LW 10
SW: 20 mm
Durchflusswertmessung: bei 6 bar und Δ_p= 0,5 bar
Medium: Druckluft, Gase
Steckerprofil: gemäß ISO 6150 C
Betriebsdruck: max. 25 bar / max. 16 bar bei ein-/auskuppeln
Temperaturbereich min.: -20 °C
Temperaturbereich max.: 100 °C
Gehäuse: Stahl, QPQ behandelt
Dichtmaterial: NBR
Durchfluss: 820 l/min (Luft)
Hülse: Zink-Druckguss, vernickelt, rot Gummi beschichtet
Gewindestück: Stahl verzinkt
Länge: 68 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

NW: 6
Anschluss: LW 10
SW: 20 mm
Durchflusswertmessung: bei 6 bar und Δ_p= 0,5 bar
Medium: Druckluft, Gase
Steckerprofil: gemäß ISO 6150 C
Betriebsdruck: max. 25 bar / max. 16 bar bei ein-/auskuppeln
Temperaturbereich min.: -20 °C
Temperaturbereich max.: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:
- NW: 6
- Anschluss: LW 10
- SW: 20 mm
- Durchflusswertmessung: bei 6 bar und Δ_p= 0,5 bar
- Medium: Druckluft, Gase
- Steckerprofil: gemäß ISO 6150 C
- Betriebsdruck: max. 25 bar / max. 16 bar bei ein-/auskuppeln
- Temperaturbereich min.: -20 °C
- Temperaturbereich max.: 100 °C
- Gehäuse: Stahl, QPQ behandelt
- Dichtmaterial: NBR
- Durchfluss: 820 l/min (Luft)
- Hülse: Zink-Druckguss, vernickelt, rot Gummi beschichtet
- Gewindestück: Stahl verzinkt
- Länge: 68 mm
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Eigenschaften

Marke
RIEGLER
Länge
68 mm
Druck
25 bar
Material
Stahl
Farbe
Rot
