Allgemeine Beschreibung

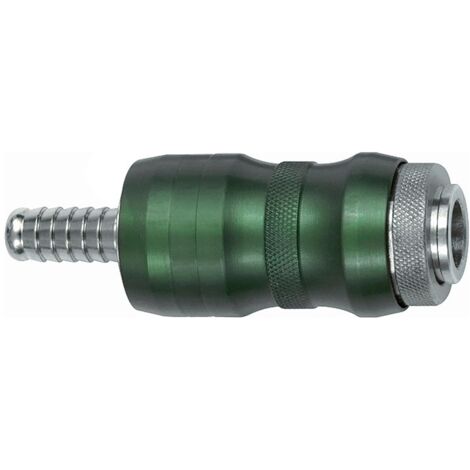

Die Riegler Sicherheitskupplung NW 7,8 ist eine Bi-Tec Kupplung mit einem Anschluss von LW 10 und einem Durchfluss von bis zu 2050 l/min. Diese Sicherheits-Entlüftungskupplung ist speziell für gasförmige Medien konzipiert und kombiniert ein Schiebeventil mit einer Schnellverschlusskupplung. Der Druckaufbau erfolgt erst, wenn die grüne Hülse nach vorn geschoben wird, was ein versehentliches oder bewusstes Entkuppeln in dieser Position unmöglich macht. Die Kupplung eignet sich nicht für die direkte Montage an pulsierenden Werkzeugen, weshalb die Verwendung von Vibrationsdämpfern empfohlen wird.Technische daten
- Nennweite (NW): 7,8
- Betriebsdruck max.: 20 bar
- Anschluss: LW 10
- Durchfluss: 2050 l/min (Luft)
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
- Gehäuse: Messing vernickelt
- Dichtmaterial: NBR
- Mediumstemperatur: -20 °C bis 100 °C
- Umgebungstemperatur: -20 °C bis 100 °C
- Kugel: Edelstahl
- Feder: Edelstahl
- Ventilkörper: Messing vernickelt
- Hülse: Aluminium, eloxiert
- Entriegelungshülse: Stahl gehärtet und vernickelt
- Länge: 84,5 mm
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Fertigungsindustrie
- Werkstätten
- Automotive
Weitere Informationen
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
