Allgemeine Beschreibung

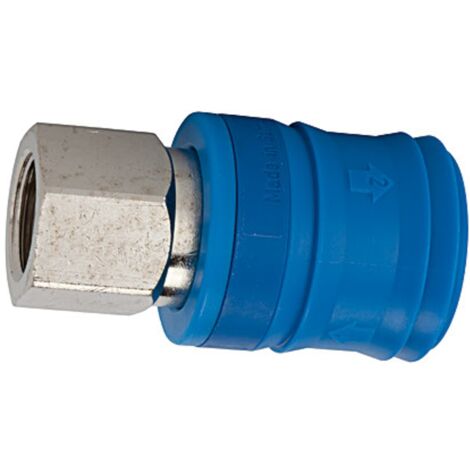

Die Riegler Sicherheitskupplung NW 7,4, Typ KE, aus vernickeltem Messing mit G 1/4 IG Anschluss ist eine Einhand-Sicherheitskupplung mit zweifacher Verriegelung. Sie ermöglicht ein einfaches Kuppeln durch das Eindrücken des Steckers in die Kupplung und sichert die Verbindung durch zwei Verriegelungssysteme, die beim Entkuppeln nacheinander freigegeben werden.Technische daten
- Nennweite: 7,4
- Anschluss: G 1/4 IG
- Schlüsselweite: 22 mm
- Betriebsdruck max.: 12 bar
- Statischer Betriebsdruck (ohne Pulsation): 12 bar
- Dichtmaterial: NBR
- Durchfluss: 1300 l/min (Luft)
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
- Länge: 57,2 mm
- Mediumstemperatur min.: -20 °C
- Mediumstemperatur max.: 60 °C
- Umgebungstemperatur min.: -20 °C
- Umgebungstemperatur max.: 60 °C
- Gehäuse: Messing vernickelt
- Kugel: Edelstahl
- Feder: Edelstahl
- Ventilkörper: Messing vernickelt
- Ventilstift: Edelstahl
- Sprengring: Edelstahl
- Entriegelungshülse: Kunststoff
- Ventil: Messing
Kompatibilität und Zubehör
Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierenden Werkzeugen. Es wird empfohlen, Vibrationsdämpfer gemäß ISO 6150, § 7.1 zu verwenden.Anwendung
Die Riegler Sicherheitskupplung findet Anwendung in verschiedenen Bereichen, darunter:- Pneumatik
- Maschinen- und Anlagenbau
- Fertigungsindustrie
- Werkstätten
- Automotive
