Allgemeine Beschreibung

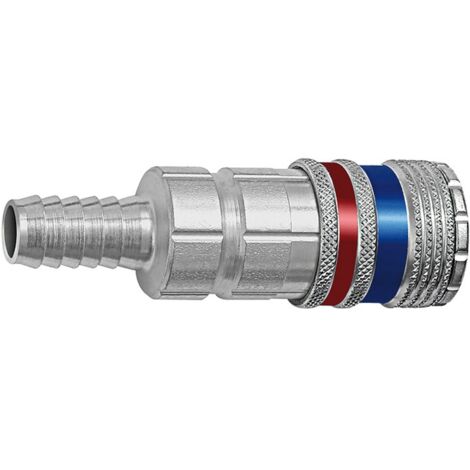

Die Riegler Sicherheitskupplung NW 7,6 ist eine hochwertige, robuste und langlebige Schnellverschlusskupplung aus Stahl und Messing, die mit einer Hand bedienbar ist. Sie bietet eine sehr hohe Durchflussleistung bei geringem Druckabfall und ist in Sicherheitsausführung konzipiert. Die Entriegelung erfolgt vollautomatisch in zwei Stufen, wobei die Kupplung vor dem endgültigen Entkuppeln entlüftet wird. Der Kupplungsstecker wird erst freigegeben, wenn der Restdruck von ca. 0,3 bar unterschritten wurde, was den berüchtigten "Peitschenhiebeffekt" verhindert und das Risiko von Verletzungen des Bedienpersonals minimiert. Diese Sicherheitsversion entspricht dem ISO-Standard DIN EN ISO 4414.Technische daten
- Nennweite (NW): 7,6
- Betriebsdruck max.: 16 bar
- Anschluss: LW 13
- Durchfluss: 2250 l/min (Luft)
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
- Dichtmaterial: NBR
- Mediumstemperatur min.: -20 °C
- Mediumstemperatur max.: 100 °C
- Umgebungstemperatur min.: -20 °C
- Umgebungstemperatur max.: 100 °C
- Feder: Edelstahl
- Material: Stahl / Messing verzinkt
- Länge: 68 mm
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Fertigungsindustrie
- Werkstätten
- Automotive
- Bergbau
Weitere Informationen
Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug. Wir empfehlen die Verwendung von Vibrationsdämpfern gemäß ISO 6150, § 7.1.
