Allgemeine Beschreibung

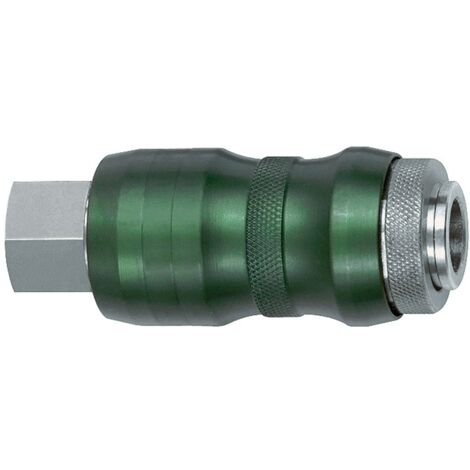

Die Riegler Sicherheitskupplung NW 7,8 ist eine hochwertige Bi-Tec Kupplung aus vernickeltem Messing, die für gasförmige Medien konzipiert ist. Sie kombiniert ein Schiebeventil mit einer Schnellverschlusskupplung und ermöglicht ein druckloses Kuppeln. Die Sicherheitsfunktion verhindert ein versehentliches oder bewusstes Entkuppeln, solange die grüne Hülse nicht nach vorn geschoben wird. Diese Kupplung eignet sich nicht für die direkte Montage an pulsierenden Werkzeugen und es wird empfohlen, Vibrationsdämpfer gemäß ISO 6150, § 7.1 zu verwenden.Technische daten
- Nennweite (NW): 7,8
- Betriebsdruck max.: 20 bar
- Anschluss: G 3/8 IG
- Schlüsselweite (SW): 19 mm
- Durchfluss: 2050 l/min (Luft)
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
- Gehäuse: Messing vernickelt
- Dichtmaterial: NBR
- Mediumstemperatur: -20 °C bis 100 °C
- Umgebungstemperatur: -20 °C bis 100 °C
- Kugel: Edelstahl
- Feder: Edelstahl
- Ventilkörper: Messing vernickelt
- Hülse: Aluminium, eloxiert
- Entriegelungshülse: Stahl gehärtet und vernickelt
- Länge: 75 mm
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Fertigungsindustrie
- Werkstätten
- Automotive
