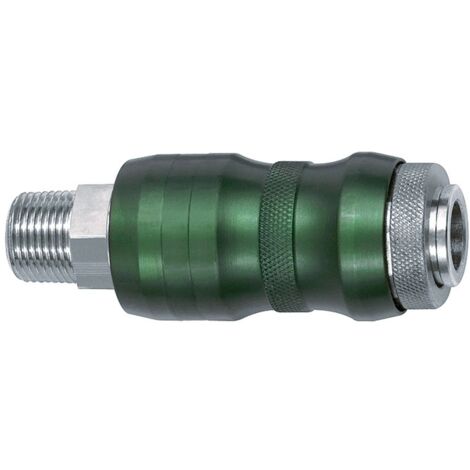

Riegler Sicherheitskupplung NW7,8, Bi-Tec, MS vern., R 1/4 AG, 2050 l/min

Name: Riegler Sicherheitskupplung NW7,8, Bi-Tec, MS vern., R 1/4 AG, 2050 l/min
Brand: RIEGLER
SKU: 249.04-S
Price: 34.68 EUR
Availability: InStock

~~40,18€~~

Verkauft von Contorion und 1 weiterer Händler

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Sicherheitskupplung NW 7,8, Bi-Tec, MS vernickelt, R 1/4 AG, mit einem Durchfluss von 2050 l/min. Diese Sicherheits-Entlüftungskupplung ist speziell für gasförmige Medien konzipiert und kombiniert ein Schiebeventil mit einer Schnellverschlusskupplung. Der Anschluss erfolgt drucklos, wobei nur eine geringe Federkraft überwunden werden muss. Der Druck kann erst aufgebaut werden, wenn die grüne Hülse nach vorn geschoben wird. In dieser Position ist ein versehentliches oder bewusstes Entkuppeln nicht möglich. Nach Rückführung der Verschiebehülse in die Ausgangsposition entlüftet sich der Schlauch, und der Anschluss kann gelöst werden. Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierenden Werkzeugen. Wir empfehlen die Verwendung von Vibrationsdämpfern gemäß ISO 6150, § 7.1. Einsatzgebiete sind Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Werkstätten und Automotive.

Technische daten

Nennweite (NW): 7,8

Betriebsdruck max.: 20 bar

Anschluss: R 1/4 AG

Schlüsselweite (SW): 19 mm

Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar

Gehäuse: Messing vernickelt

Dichtmaterial: NBR

Mediumstemperatur min.: -20 °C

Mediumstemperatur max.: 100 °C

Umgebungstemperatur min.: -20 °C

Umgebungstemperatur max.: 100 °C

Durchfluss: 2050 l/min (Luft)

Kugel: Edelstahl

Feder: Edelstahl

Ventilkörper: Messing vernickelt

Hülse: Aluminium, eloxiert

Entriegelungshülse: Stahl gehärtet und vernickelt

Länge: 80 mm

Eigenschaften

Marke
RIEGLER
Länge
80 mm
Material
Stahl / Edelstahl / Messing
Farbe
Grün
Ursprung
Hergestellt in Deutschland
