Allgemeine Beschreibung

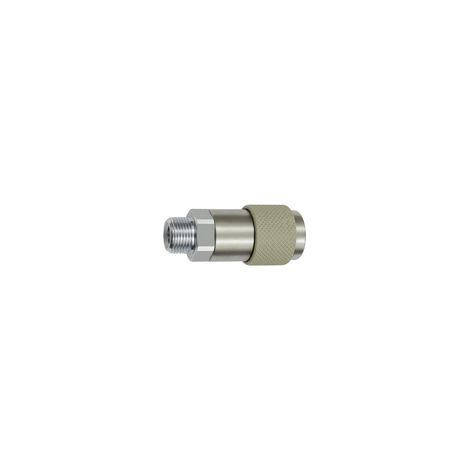

Die Riegler Universelle Dreh-Sicherheitskupplung NW 6, ISO 6150 C, G 1/4 AG in grau ist eine hochwertige, robuste und langlebige Kupplung, die mit einer Hand bedient werden kann. Sie ermöglicht eine sichere Verbindung durch Eindrücken des Stecknippels, bis dieser hörbar rastet. Das Entkuppeln erfolgt durch eine Linksdrehung der Hülse, wobei der anstehende Druck in der Kupplung und in der Leitung entlüftet wird. Der Stecknippel bleibt jedoch über eine Sicherheitsklinke nicht komplett freigegeben und kann erst nach einer Rechtsdrehung der Hülse herausgezogen werden. Die Farb- und Formkodierung sorgt dafür, dass ein Einkuppeln nur innerhalb der gleichen Farben möglich ist.Technische daten
- NW: 6
- Anschluss: G 1/4 AG
- Farbe: grau
- SW: 22 mm
- Länge: 64,0 mm
- Betriebsdruck max.: 25 bar
- Betriebsdruck beim Ein-/Auskuppeln: 16 bar
- Temperaturbereich: -15 °C bis 200 °C
- Gehäuse: Stahl, QPQ behandelt
- Dichtmaterial: FKM
- Durchfluss: 630 l/min (Luft)
- Feder: Edelstahl
- Hülse: Stahl verzinkt, farbig lackiert
- Gewindestück: Stahl verzinkt
- Ventil: Polyphenylensulfid (PPS)
- Durchflusswertmessung: bei 6 bar und p = 0,5 bar
- Steckerprofil: gemäß ISO 6150 C
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Mess-, Regel- und Steuerungstechnik
- Fertigungsindustrie
- Werkstätten
- Automotive
- Bergbau
