Allgemeine Beschreibung

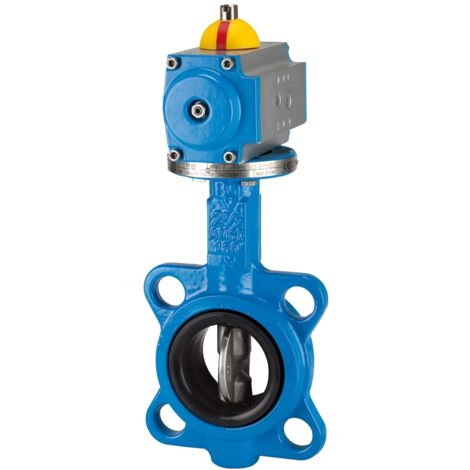

Die Riegler Zwischenflansch-Absperrklappe ist mit einem pneumatischen Stellantrieb ausgestattet und bietet eine doppeltwirkende Ausführung. Sie ist ideal für den Einsatz in verschiedenen Anwendungen, einschließlich Wasser, Dampf, Seewasser, Salzwasser, Ester, Keton, Alkali, Ätznatron und Natriumhydroxid. Diese Klappe ist jedoch nicht für Kohlenwasserstoffe, Öle und Fette geeignet.Technische daten
- Betriebsdruck max.: 16 bar
- Betriebstemperatur min.: -15 °C
- Betriebstemperatur max.: 120 °C
- Steuerdruck min.: 5 bar
- Steuerdruck max.: 5.5 bar
- Gehäuse: Grauguß GG25 epoxydharzbeschichtet, Farbe RAL 5015
- Schaltwelle: SS416
- DN: 80
- Scheibe: Edelstahl CF8M/1.4404
- Schaltwellendichtung: EPDM
- Dichtmaterial: EPDM
- Dichtmaterial Antrieb: NBR
- Material Antrieb: Aluminium eloxiert
- Drehwinkel: 90 °
- Ventiladapter: serienmäßig vorhanden
- Ansteuerung über 3/2-, 5/2-Wegeventil
- Abmessungen: B: 47 mm, H1: 89 mm, H2: 162 mm, H3: 280 mm, L: 127 mm
Weitere Informationen
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
