Rittal Schienenverbinder RiLine 9320030, 20x5-30x10mm, 573A, 3-polig, Stahlblech/E-Cu, 9320.030

Rittal Schienenverbinder RiLine 9320030, 20x5-30x10mm, 573A, 3-polig, Stahlblech/E-Cu, 9320.030

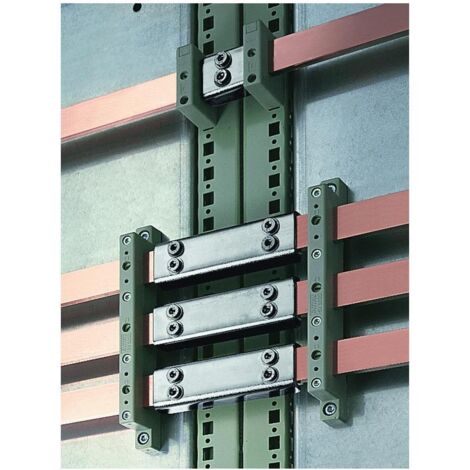

Die Rittal Schienenverbinder aus der Serie RiLine ermöglichen eine bohrungslose Anreihverbindung von rechteckigen Sammelschienen. Sie sind für die feldweise Verbindung von Schrank zu Schrank konzipiert und unterstützen eine effiziente Stromverteilung in Schaltschränken.

Bohrungslose Verbindungstechnik

Die Verbinder dienen der sicheren Anreihverbindung von Sammelschienen mit Abmessungen von 20 x 5 mm bis 30 x 10 mm. Durch die Konstruktion aus verzinktem, passiviertem Stahlblech am Oberteil und einer versilberten Kontaktplatte aus E-Cu wird eine zuverlässige elektrische Verbindung erzielt. Die Montage erfolgt ohne Bohrungen direkt an den Schienen, was die mechanische Integrität der Komponenten erhält.

Einsatz im RiLine-System

Die 3-polige Ausführung ist präzise auf die Anforderungen moderner Flachkupferschienensysteme abgestimmt. Mit einer Spezifikation für einen Nennstrom von 573 A eignen sie sich für anspruchsvolle industrielle Anwendungen innerhalb des RiLine-Systems.

Technische Daten

• Nennstrom: 573 A
• Polzahl: 3
• Für Sammelschienen: 20 x 5 - 30 x 10 mm
• Material Oberteil: Stahlblech, verzinkt, passiviert
• Material Kontaktplatte: E-Cu, versilbert
• Verbindungsart: Feld/Feld

Die Rittal Schienenverbinder bieten eine robuste Lösung für die feldweise Anreihverbindung von Sammelschienen. Mit einer Auslegung für 573 A Nennstrom und der Eignung für Schienenmaße von 20 x 5 mm bis 30 x 10 mm stellen sie eine zuverlässige Komponente für die 3-polige Stromverteilung dar.

Lieferumfang

• 3x Schienenverbinder

Produktspezifikation

• Approbation ABS: Nein
• Approbation ATEX: Nein
• Approbation BV: Nein
• Approbation CCC: Nein
• Approbation CSA: Nein
• Approbation CUL: Nein
• Approbation CUR: Nein
• Approbation DNV GL: Nein
• Approbation EAC: Nein
• Approbation ENEC: Nein
• Approbation GL: Nein
• Approbation GS: Nein
• Approbation IEC: Nein
• Approbation LRS: Nein
• Approbation NV: Nein
• Approbation RMRS: Nein
• Approbation TUEV: Nein
• Approbation TUEV GL: Nein
• Approbation TUEV MARK: Nein
• Approbation UL: Nein
• Approbation UL CUL NITW: Nein
• Approbation UL FTTA: Nein
• Approbation UR: Nein
• Approbation UR CUR ACVS2 8: Nein
• Approbation VDE: Nein
• ECCN Code: NOT_RELEVANT
• Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert): Einbausatz
• Für Sammelschienen mm: 20 x 5 - 30 x 10
• Gewicht (pro VE): 2.082
• Katalogseite in HB 36: 343
• Material (Variantenebene): Oberteil: Stahlblech, verzinkt, passiviert / Kontaktplatte: E-Cu, versilbert
• Nennstrom: 573
• Nennstrom (max.): 573
• PCF Infotext - Carbon foot print info: kg CO2 eq (Cat B)
• PCF-Wert - Carbon footprint value: 7.9
• Passend für Artikel-Nr.: 9340.000 / 9340.004 / 9340.010 / 9340.050
• Polzahl: 3
• Product Carbon Footprint - Hinweis: Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert
• Product Carbon Footprint - PCF: 7,9 kg CO2 eq (Cat B)
• Produktbeschreibung (Description Temporary): Zum bohrungslosen Verbinden von rechteckigen Sammelschienen.
• Produktserie: RiLine
• REACH - Deklarationspflichtig: Nein
• Steuerattribut Frontend - Grundmaterial: Stahlblech
• Verbindungsart: Feld/Feld
• Verpackungseinheit: 3
• Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option: Flachkupferschienensysteme
