Rittal Schienenverbinder RiLine SV 9320020 Einfachverbindung, 20x5-30x10mm, 573A, Stahlblech/E-Cu, 3 Stück

Rittal Schienenverbinder RiLine SV 9320020 Einfachverbindung, 20x5-30x10mm, 573A, Stahlblech/E-Cu, 3 Stück

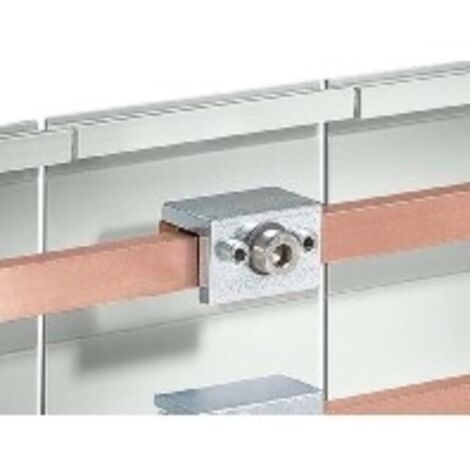

Dieser Schienenverbinder aus der Serie RiLine ermöglicht eine bohrungslose Verbindung von rechteckigen Sammelschienen. Die Komponente ist für den Einsatz in Flachkupferschienensystemen konzipiert und unterstützt eine effiziente Stromverteilung.

Funktion und Anwendung

Die Einfachverbindung dient der mechanischen und elektrischen Kopplung von Sammelschienen mit Abmessungen von 20 x 5 mm bis 30 x 10 mm. Durch die Konstruktion entfällt die Notwendigkeit, die Schienen für die Montage zu bohren, was die Installation innerhalb des RiLine-Systems vereinfacht. Die Kontaktplatte besteht aus versilbertem E-Cu, während das Oberteil aus verzinktem und passiviertem Stahlblech gefertigt ist.

Technische Daten

• Nennstrom: 573 A
• Polzahl: 3
• Verbindungsart: Feld/Feld
• Für Sammelschienen: 20 x 5 - 30 x 10 mm
• Material Oberteil: Stahlblech, verzinkt, passiviert
• Material Kontaktplatte: E-Cu, versilbert

Die robuste Ausführung ermöglicht eine dauerhafte Verbindung bei einem Nennstrom von bis zu 573 A. Mit der 3-poligen Konfiguration eignet sich das Bauteil für Anwendungen in der Energieverteilung, bei denen eine schnelle und bohrungslose Montage der Sammelschienen gefordert ist.

Produktspezifikation

• Approbation ABS: Nein
• Approbation ATEX: Nein
• Approbation BV: Nein
• Approbation CCC: Nein
• Approbation CSA: Nein
• Approbation CUL: Nein
• Approbation CUR: Nein
• Approbation DNV GL: Nein
• Approbation EAC: Nein
• Approbation ENEC: Nein
• Approbation GL: Nein
• Approbation GS: Nein
• Approbation IEC: Nein
• Approbation LRS: Nein
• Approbation NV: Nein
• Approbation RMRS: Nein
• Approbation TUEV: Nein
• Approbation TUEV GL: Nein
• Approbation TUEV MARK: Nein
• Approbation UL: Nein
• Approbation UL CUL NITW: Nein
• Approbation UL FTTA: Nein
• Approbation UR: Nein
• Approbation UR CUR ACVS2 8: Nein
• Approbation VDE: Nein
• ECCN Code: NOT_RELEVANT
• Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert): Einbausatz
• Für Sammelschienen mm: 20 x 5 - 30 x 10
• Gewicht (pro VE): 0.651
• Katalogseite in HB 36: 343
• Material (Variantenebene): Oberteil: Stahlblech, verzinkt, passiviert / Kontaktplatte: E-Cu, versilbert
• Nennstrom: 573
• Nennstrom (max.): 573
• PCF Infotext - Carbon foot print info: kg CO2 eq (Cat B)
• PCF-Wert - Carbon footprint value: 2.5
• Passend für Artikel-Nr.: 9340.000 / 9340.004 / 9340.010 / 9340.050
• Polzahl: 3
• Product Carbon Footprint - Hinweis: Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert
• Product Carbon Footprint - PCF: 2,5 kg CO2 eq (Cat B)
• Produktbeschreibung (Description Temporary): Zum bohrungslosen Verbinden von rechteckigen Sammelschienen.
• Produktserie: RiLine
• REACH - Deklarationspflichtig: Nein
• Steuerattribut Frontend - Grundmaterial: Stahlblech
• Verbindungsart: Feld/Feld
• Verpackungseinheit: 3
• Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option: Flachkupferschienensysteme
