Produktinformationen
Beschreibung

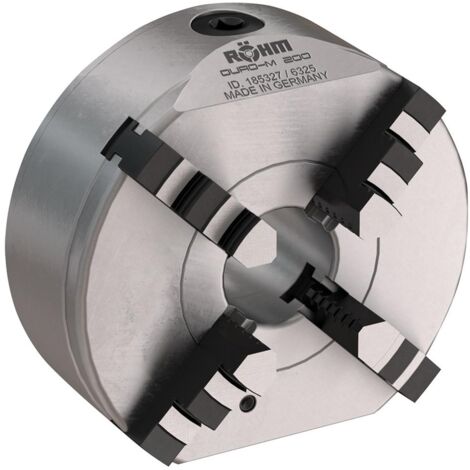

Vierbacken-Drehfutter DURO-M DIN 6350
Beschreibung
- DIN 6350, Form A
- Mit zylindrischer Zentrieraufnahme
- Stahlkörper und Spiralring gesenkgeschmiedet
- Stirnseite bis Größe 315 mm an den Rändern hin abgeflacht, damit gewichts- und massenträgheitsreduziert
- Planspirale im Gesenk geschmiedet und hochvergütet, Gewindeflanken beidseitig geschliffen
- Backen grundsätzlich brüniert
- Minimale Störkontur
- Hohe Kraftübersetzung
- Abtropfkante für Kühlmittel
Lieferung
- Mit je einem Satz Bohr- und Drehbacken
Technische Daten
| Größe | Arikelnummer | Zentrierbohrung (mm) | Durchgangsbohrung (mm) | Höhe ohne Backen (mm) | Backenhöhe (mm) | Zentriertiefe (mm) | Rundlaufgenauigkeit (mm) | max. Drehzahl (min -1) |
| 80 | 6605112273 | 56 | 19 | 39,5 | 14 | 3 | 0,03 | 7000 |
| 100 | 6605112276 | 70 | 20 | 50 | 18 | 3 | 0,03 | 6300 |
| 125 | 6605112279 | 95 | 32 | 56 | 22,5 | 4 | 0,03 | 5500 |
| 160 | 6605112282 | 125 | 42 | 65 | 26 | 4 | 0,03 | 4600 |
| 200 | 6605112285 | 160 | 55 | 83,5 | 32,5 | 4 | 0,04 | 4000 |
| 250 | 6605112288 | 200 | 76 | 82 | 40 | 5 | 0,04 | 3000 |
| 315 | 6605112291 | 260 | 103 | 95 | 46 | 5 | 0,05 | 2300 |
| 400 | 6605112294 | 330 | 136 | 105 | 43 | 5 | 0,06 | 1800 |
| 500 | 6605112297 | 420 | 190 | 120 | 54,5 | 5 | 0,08 | 1300 |
Eigenschaften
- MarkeRÖHM GMBH
- Durchmesser125 mm
- SpindelgewindeM 14
- Breite125 mm
- Länge125 mm
- MaterialStahl
- Gewicht5326 g
- Art des Zubehörs für DrehmaschinenWerkzeughalter
- ManoMano Art.-NrME95346772
- MMID856031255386
- Herstellerreferenz185325
- EAN4019208526775
