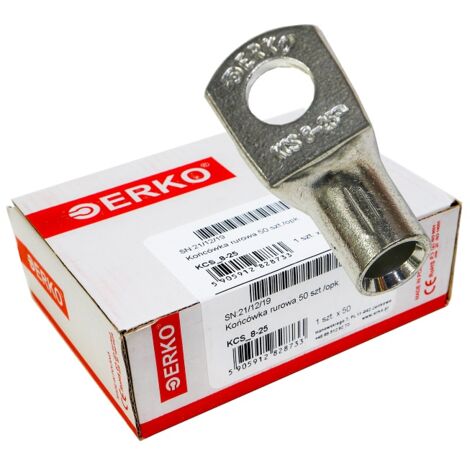

KCS CU 25mm M8 Rohröse 50 Stück erko

Kupferrohr-Ösenanschluss KCS 8-25 50 Stück

Technische Daten

• Hersteller: erko
• Produktserie: KCS
• Hersteller-Index: KCS_8-25/50
• EAN 5905912828733
• Anschlussform Ring
• Anschlusswinkel Gerade
• Material Kupfer
• Modellohne Kragen
• Drahttyp Mehradrig
• Metrische Anschlussgewindegröße mm² 8
• Mit Isolierung NEIN
• Mit Inspektionsloch NEIN
• Oberflächenschutz Verzinnt
• Nennquerschnitt [mm²] 25

Kupferrohr-Ringkabelschuhe der DIN-Serie (elektrolytisch verzinnt) nach DIN 46235, zum Crimpen. Sie ermöglichen den Anschluss von Kupferkabeladern und werden überall dort eingesetzt, wo eine Ader beispielsweise an einen Verteilerkasten, eine Sammelschiene oder ein anderes Gerät mittels Schraubklemme angeschlossen werden muss. Die Verwendung von DIN-Ringkabelschuhen erhöht die Sicherheit und Langlebigkeit dieser Verbindungsart. Im Gegensatz zu Lötverbindungen reduzieren Ringkabelschuhe das Risiko einer Überhitzung der Ader und der Isolierung. Beim Verpressen von sektorförmigen Leitern müssen diese in eine runde Form gebracht werden. Alle Kupferrohr-Ringkabelschuhe werden zusätzlich bei 700 °C gehärtet und gebrannt. Dieser Prozess entfernt Verunreinigungen aus dem Material, aus dem der Kabelschuh gefertigt ist. Gehärtete Kabelschuhe sind im Gegensatz zu ungehärteten Kabelschuhen weniger anfällig für Risse und Mikrorisse beim Verpressen und weisen daher bessere Betriebsparameter auf. Für die Norm DIN 46235 beträgt die Maßtoleranz für das Maß „d1“ bei Querschnitten von 10 bis 150 mm² +/- 0,3 mm, bei Querschnitten von 185 bis 400 mm² +/- 0,4 mm und bei Querschnitten von 500 bis 625 mm² +/- 0,5 mm. Die Toleranz für das Maß „b“ beträgt bei Querschnitten von 10 bis 70 mm² +/- 1 mm und bei Querschnitten zwischen 95 und 625 mm² +/- 2 mm. Für den gesamten Querschnittsbereich beträgt die Maßtoleranz für das Maß „l1“ +2 mm und für das Maß „c“ -3 mm. Die Wirksamkeit des Crimpens (Befestigung des Kabelanschlusses am Kabel) hängt von der Verwendung des geeigneten Werkzeugs und einer auf den Querschnitt abgestimmten Matrize ab.

• Material: Elektrolytkupfer (entspricht EN 13600)
• Mindestverzinnungsschichtdicke: 3 µm
• Maßtoleranz nach DIN 46235
