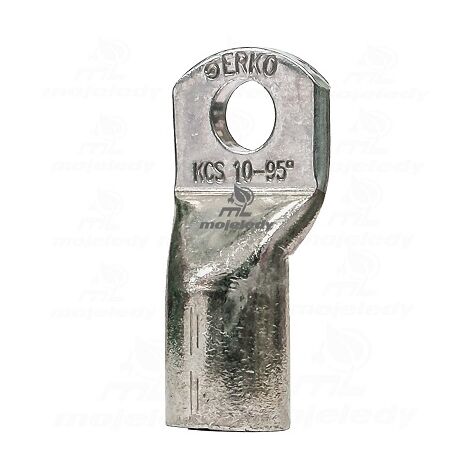

KCS CU 95mm M10 Ösenrohranschluss 1 Stück.

Cu-Rohrringanschluss KCS 10-95 verzinntes Kupfer 1 Stück. erko

Technische Daten

• Hersteller: erko
• Produktserie: KCS
• Herstellerindex: KCS_95-8
• Anschlussform:Ring
• Anschlusswinkel:Gerade
• Material:Kupfer
• Modell:Ohne Kragen
• Drahttyp:Mehradrig
• Metrische Gewindegröße:10
• Mit Isolierung:Nein
• Mit Inspektionsöffnung:Nein
• Oberflächenschutz:Verzinnt
• Nennquerschnitt [mm²]95

Ringkabelschuhe der DIN-Serie aus Kupfer (galvanisch verzinnt) nach DIN 46235 zum Crimpen. Sie ermöglichen den Anschluss von Kupferadern und werden überall dort eingesetzt, wo ein Kabel beispielsweise an einen Verteilerkasten, eine Sammelschiene oder ein anderes Gerät mittels Schraubklemme angeschlossen werden muss. Die Verwendung von DIN-Ringkabelschuhen erhöht die Sicherheit und Langlebigkeit dieser Verbindungsart. Im Gegensatz zu Lötverbindungen verringert die Verwendung von Ringkabelschuhen das Risiko einer Überhitzung der Adern und der Isolierung. Beim Crimpen von sektorförmigen Adern müssen diese in eine „runde“ Form gebracht werden.

Alle Ringkabelschuhe aus Kupfer werden einem zusätzlichen Härte- und Brennprozess bei 700 °C unterzogen. Dieser Prozess entfernt jegliche Verunreinigungen aus dem Material, aus dem der Kabelschuh gefertigt ist. Gehärtete Kabelschuhe sind im Gegensatz zu ungehärteten Kabelschuhen weniger anfällig für Risse und Mikrorisse beim Verpressen und weisen daher bessere Betriebsparameter auf. Gemäß DIN 46235 beträgt die Maßtoleranz für das Maß „d1“ bei Querschnitten von 10–150 mm² ± 0,3 mm, bei 185–400 mm² ± 0,4 mm und bei 500–625 mm² ± 0,5 mm. Die Toleranz für das Maß „b“ beträgt bei Querschnitten von 10–70 mm² ± 1 mm und bei Querschnitten zwischen 95 und 625 mm² ± 2 mm. Für den gesamten Querschnittsbereich gilt eine Maßtoleranz von +2 mm für das Maß „l1“ und -3 mm für das Maß „c“. Die Wirksamkeit des Crimpens (Befestigung des Kabelanschlusses am Kabel) hängt von der Verwendung des geeigneten Werkzeugs und einer auf den Querschnitt abgestimmten Matrize ab.

• Material: Elektrolytkupfer (entspricht EN 13600)
• Mindestverzinnungsschicht: 3 µm
• Maßtoleranz nach DIN 4623
