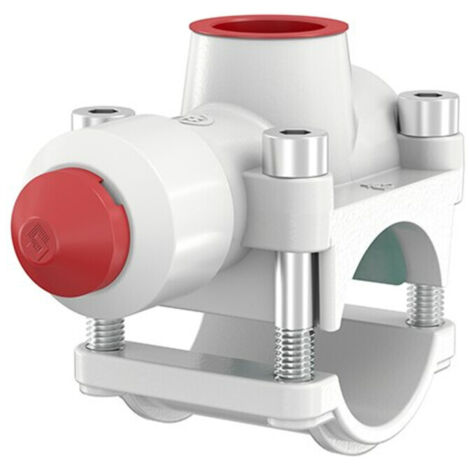

Flamco T-Plus Anschießkupplung 28 für Kupferrohre Rp 3/4"

Flamco T-Plus Anschießkupplung 28 für Kupferrohre Rp 3/4"

Die Flamco T-Plus Anschießkupplung 28 ist ein innovatives T-Stück für die schnelle und einfache Rohrmontage, das eine Installation ohne Betriebsunterbrechung ermöglicht. Speziell konzipiert für Kupferrohre, dünnwandiges Stahlrohr und Edelstahlrohr, eignet sie sich ideal für Trinkwasserinstallationen. Das robuste Gehäuse aus Messing bietet eine hohe Beständigkeit und erfüllt die Anforderungen der Trinkwasserverordnung.

Für welche Rohrmaterialien ist die Anschießkupplung geeignet?

Die Anschießkupplung ist vielseitig einsetzbar und kompatibel mit Kupferrohren der Typen R290 und R250. Ebenso eignet sie sich für dünnwandiges Stahlrohr der Güten St33, St34, St35 und St37 sowie für Edelstahlrohr der Werkstoffe 1.4401 und 1.4521. Die maximal zulässige Rohrwandstärke beträgt 1,50 mm für dünnwandiges Stahl- und Kupferrohr sowie 1,25 mm für Edelstahlrohr. Diese breite Materialkompatibilität macht die Anschießkupplung zu einer flexiblen Lösung für verschiedene Rohrleitungssysteme, insbesondere im Bereich der Trinkwasserinstallationen.

Welche technischen Merkmale zeichnen die Montage aus?

Die Flamco T-Plus Anschießkupplung ermöglicht eine schnelle und unkomplizierte Rohrmontage, ohne dass der Betrieb unterbrochen werden muss. Die Befestigung am Rohr erfolgt mittels eines Klemmanschlusses, was eine sichere und stabile Verbindung ermöglicht. Die Kupplung ist für einen Rohraußendurchmesser von 28 mm ausgelegt und verfügt über einen Abzweig mit einem Nenndurchmesser von Rp 3/4 Zoll. Der Abzweigwinkel beträgt 90 Grad. Eine integrierte Fräse unterstützt die effiziente Installation.

Welche Betriebsbedingungen sind zu beachten?

Die Anschießkupplung ist für einen maximalen Arbeitsdruck von 25 bar bei 20 °C geeignet und kann in einem Mediumtemperaturbereich von 0 °C bis 130 °C eingesetzt werden. Die verwendeten Werkstoffe und Materialien erfüllen die Anforderungen der Trinkwasserverordnung - TrinkwV2011.

Technische Daten

• Werkstoff: Messing
• Geeignet für Rohraußendurchmesser: 28 mm
• Nenndurchmesser Abzweig: Rp 3/4 Zoll (20)
• Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Max. Arbeitsdruck bei 20 °C: 25 bar
• Mediumtemperatur (Dauerbetrieb): 0 - 130 °C
• Max. Rohrwandstärke dünnw. Stahl: 1,50 mm
• Max. Rohrwandstärke Kupfer: 1,50 mm
• Max. Rohrwandstärke Edelstahl: 1,25 mm
• Abzweigwinkel: 90 Grad

Die Flamco T-Plus Anschießkupplung 28 aus Messing ist eine zuverlässige Lösung für die Erweiterung bestehender Rohrleitungssysteme. Sie überzeugt durch ihre einfache Montage ohne Betriebsunterbrechung und ihre Kompatibilität mit verschiedenen Rohrmaterialien wie Kupfer, Stahl und Edelstahl. Mit einem maximalen Arbeitsdruck von 25 bar und einem breiten Mediumtemperaturbereich von 0 °C bis 130 °C bietet sie eine hohe Leistungsfähigkeit und Langlebigkeit für Trinkwasserinstallationen.

Produktspezifikation

• Hersteller-Serie: T-plus
• Hersteller-Warengruppe: Installationtechnik, T-Plus
• Hersteller-Produktgruppe: T-plus Messing
• Hersteller-Artikelnummer: 90528
• Farbe: grau
• Baulänge: 57
• Oberflächenschutz: lackiert
• Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Werkstoff: Messing
• Rohraußendurchmesser: 26,9
• Geeignet für Wellrohre: nein
• Mit Sperrfunktion: nein
• Abzweigwinkel: 90
• Zeta-Wert: 0
• Länge Anschluss 1: 105
• Länge Anschluss 2: 57
• Arbeitslänge Anschluss 1: 171
• Arbeitslänge Anschluss 2: 57
• Länge Anschluss 3: 76
• Arbeitslänge Anschluss 3: 76
• Anzahl der Schalen: 2
• Ungebohrt: nein
• Mit Fräse: ja
• Geeignet für Rohraußendurchmesser: 28
• Max. Arbeitsdruck bei 20 °C: 25
• Mediumtemperatur (Dauerbetrieb): 0 - 130
• Nenndurchmesser: 3/4 Zoll (20)
• Befestigung am Rohr: Klemmanschluss
• Zugfest: nein
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Typenzulassung nach BBR/EKS: nein
• Trinkwasserkonform nach UBA: Ja
