Produktinformationen

Beschreibung

Allgemeine Beschreibung

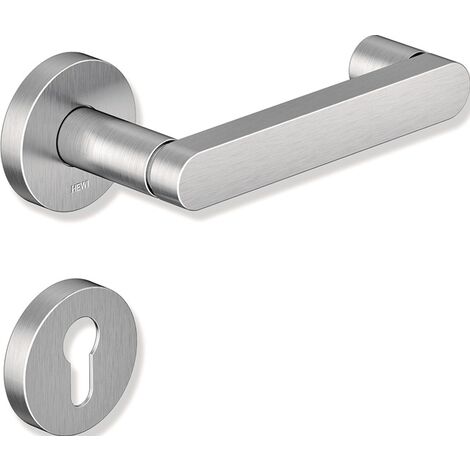

Die Rosettengarnitur 270XAH01.230 in U-Form aus Edelstahl (1.4301) bietet eine hochwertige Lösung für Türdrücker. Sie ist nach den Normen DIN 18255 und DIN EN 1906 gefertigt und zeichnet sich durch eine matte, geschliffene Oberfläche aus. Die Garnitur umfasst einen Türdrücker Modell 272X... mit einem Ansatz-Durchmesser von 21,3 mm, der mit einer Ansatzführung und Rastnut ausgestattet ist. Ein Gewindestift M5 sorgt für eine zusätzliche Fixierung des Türdrückers mit dem Vierkantstift, um eine optimale Kraftübertragung in das Türblatt zu gewährleisten.

Technische daten

Material: Edelstahl (1.4301)

Durchmesser der Rosetten-Abdeck-Kappe: 55 mm

Höhe der Rosetten-Abdeck-Kappe: 10,5 mm

Wandstärke der Rosetten-Abdeck-Kappe: 1,5 mm

Drückerlänge: 145 mm

Vierkantstift: 8 mm

Türstärke: 38-48 mm

Befestigungssystem: H-Technik

Gebrauchs-Kategorie: Klasse 4 nach DIN EN 1906

Kompatibilität und Zubehör

Verwendbar für DIN links und DIN rechts

Unterkonstruktion 305.21X... aus Kunststoff-Stahlverbundbau mit schwarzer Zink/Nickel-Oberfläche

Rosetten 305.21X... und 306.23X...

Installation

Montage durch einfaches Einrasten der Türdrücker in die vormontierten Unterteile auf der Tür

Rastung kann mittels Demontageschlüssel gelöst werden

Anwendung

Ausgelegt und geprüft für den Objektbereich

Geeignet für den Einsatz in stark frequentierten Bereichen

Weitere Informationen

Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung

Wartungsfreies Gleitlager mit elastischem Ausgleichsbereich zur Aufhebung möglicher Montageungenauigkeiten

Verdeckte, lockerungssichere Verschraubung mit M5 Edelstahlschrauben

Stützzapfen, der in das Türblatt eintaucht

Eigenschaften

Marke
HEWI
Farbe
Schwarz
Menge pro Pack
1 Stücke
Material
Edelstahl
Zertifizierungsstelle
DIN
Mit integriertem Schloss
Ja
Produktveredelung
Seidenmatt
Form
Zylindrisch
Breite
100 mm
Montageart
Zum Anschrauben
Verriegelungsmethode
Mit Verriegelung
Gewicht
1150 g
Sperrgriff
Ja
Verlegerichtung
Umkehrbar
Kompatibler Türtyp
Haustür
ManoMano Art.-Nr
ME76172696
MMID
325459429915
Herstellerreferenz
3000207494
EAN
4014885669418

HEWI Rosettengarnitur 270XAH01.230 Edelstahl ( 3000207494 )
