Rotationsachse mit 3 Kiefer Chuck Werkzeug für Lasergraveur 60/100/130W

Product Description

Achs rotatif CNC

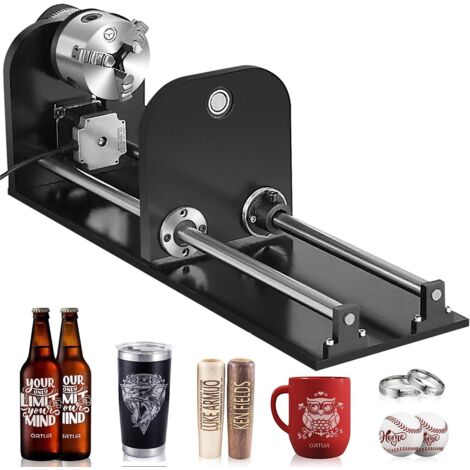

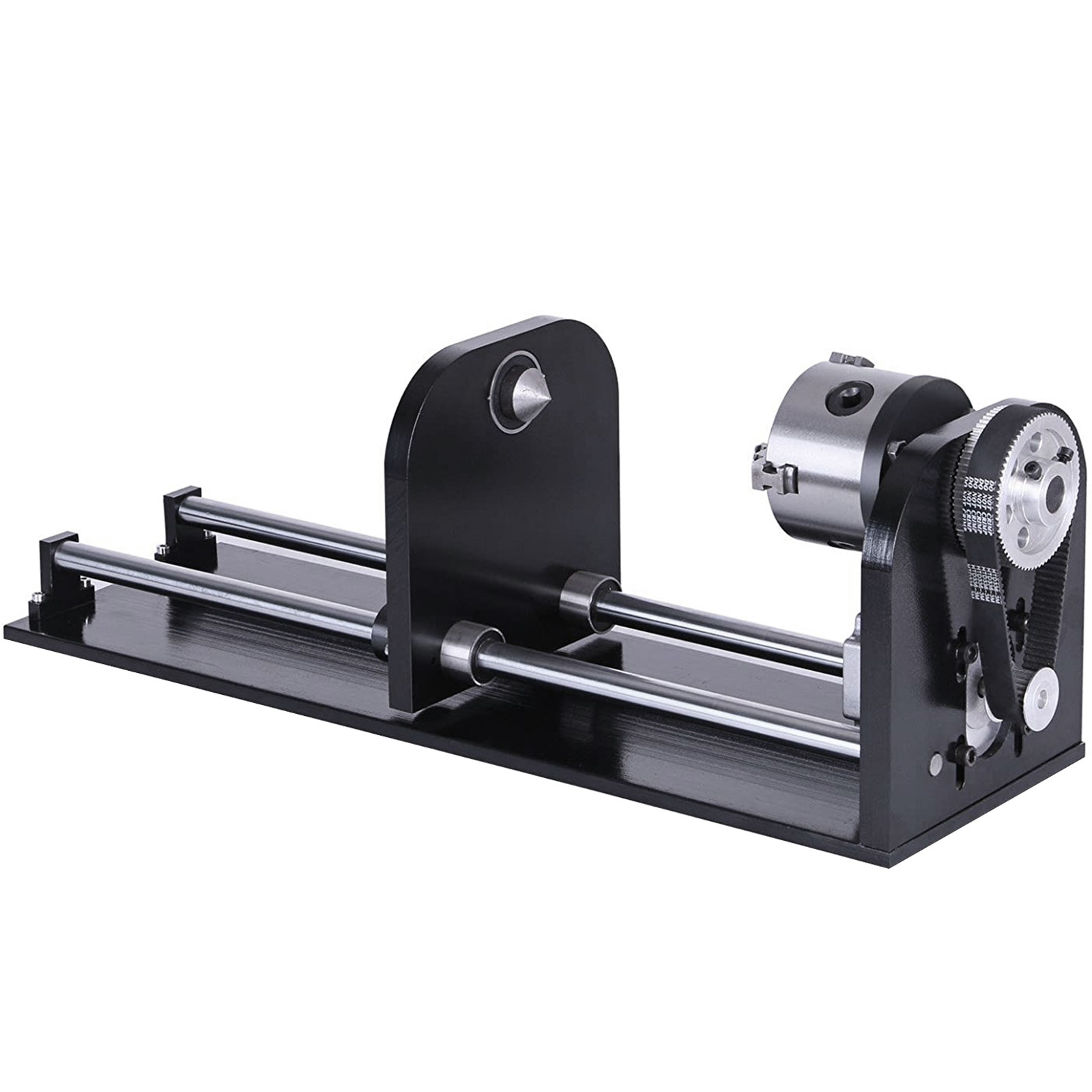

Wir bieten Ihnen eine obere Drehachse mit einem 80mm 3-Haft-Dorn. Aufgrund der Drehbewegung der vierten Drehachse ist es für das stereoskopische Verfahren für eine zylindrische, gekrümmte, runde usw. verfügbar. Die Vierachsmaschine wird weitgehend in der Rolle, Stigma, Bambus und so weiter verwendet.
Produktparameter
Ausgezeichneter Motor
Chuck genau
Präzise Warteschlange

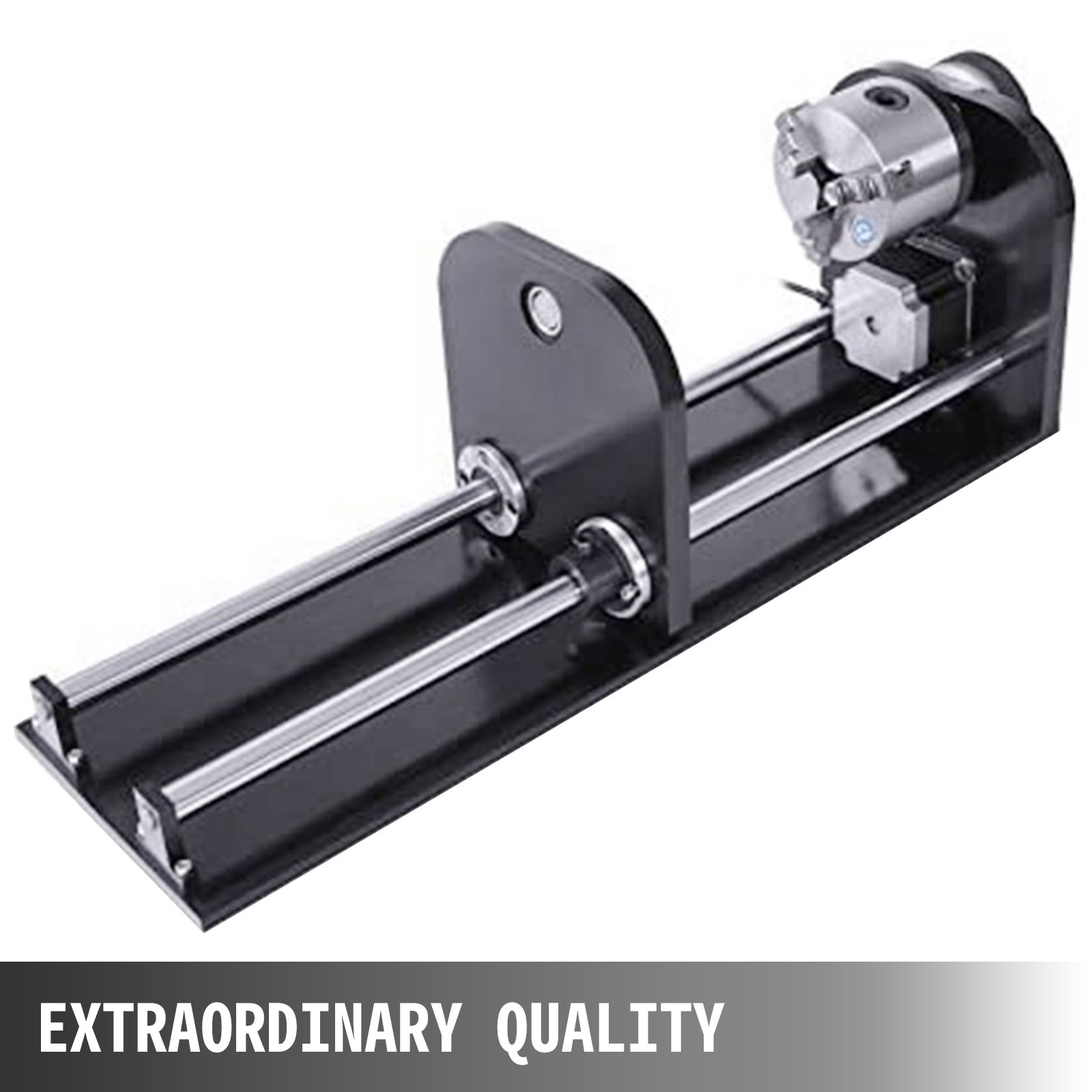

Key Features Außergewöhnliche Qualität
Der vollständig metallische Körper weist eine besondere Widerstandsfähigkeit, Zähigkeit und Verschleißbeständigkeit auf. Gleichzeitig ist es nicht leicht, nach einer speziellen Behandlung zu rosten. Motor pas à pas fort

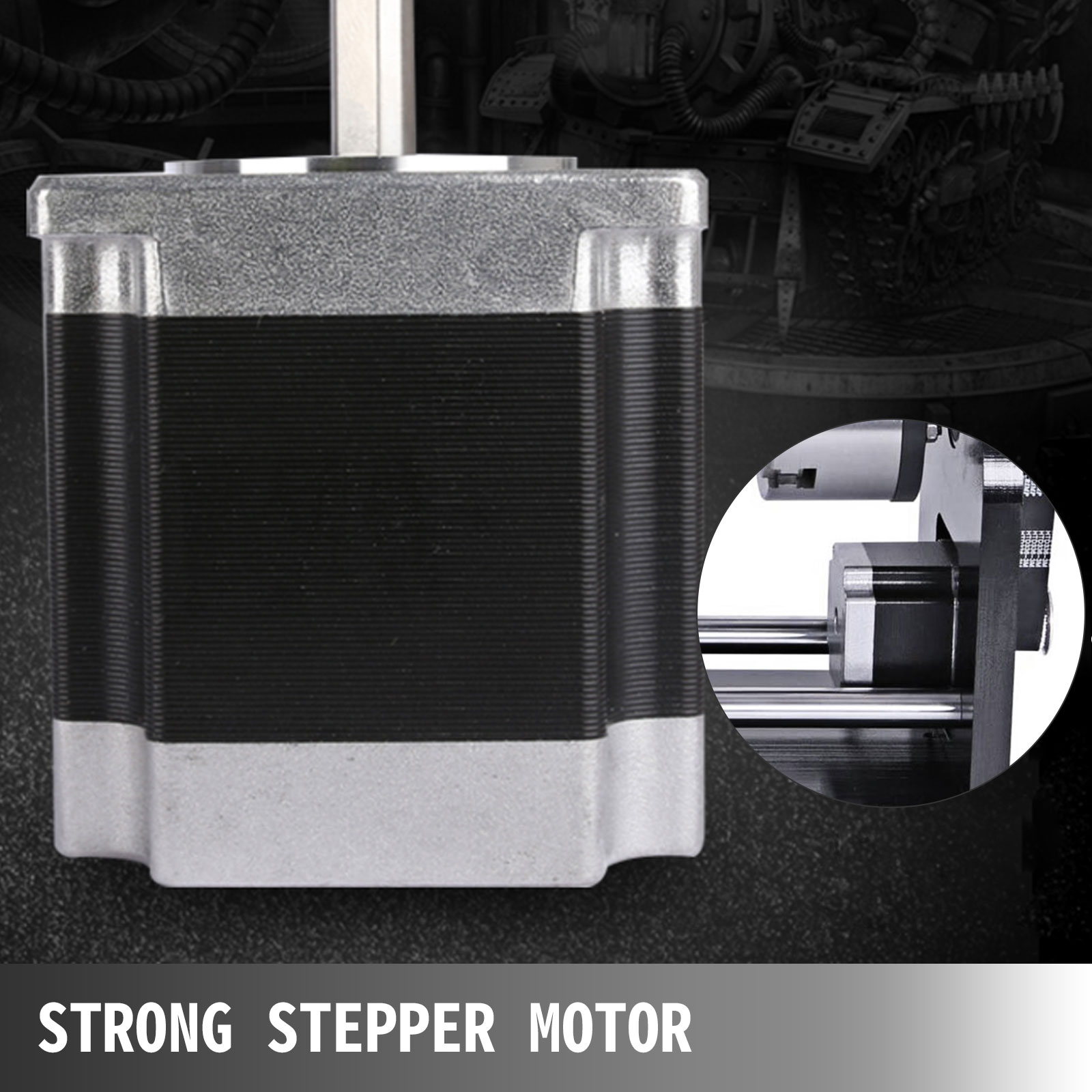

Drehachse und Schwanz sind zweiphasiger Schrittmotor mit hoher Umsatzrate, stabiler Steuerung und präziser Positionierung. Präzisionschuck

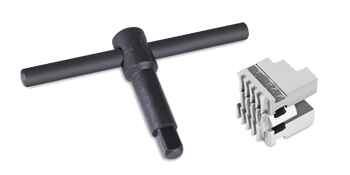

Der 80mm-Dorn mit hoher Präzision liefert eine präzisere Positionierung und eine gute Konzentrizität, geeignet für die Spannung verschiedener Materialtypen, hohe Kompatibilität. Warteschlange von hoher Präzision

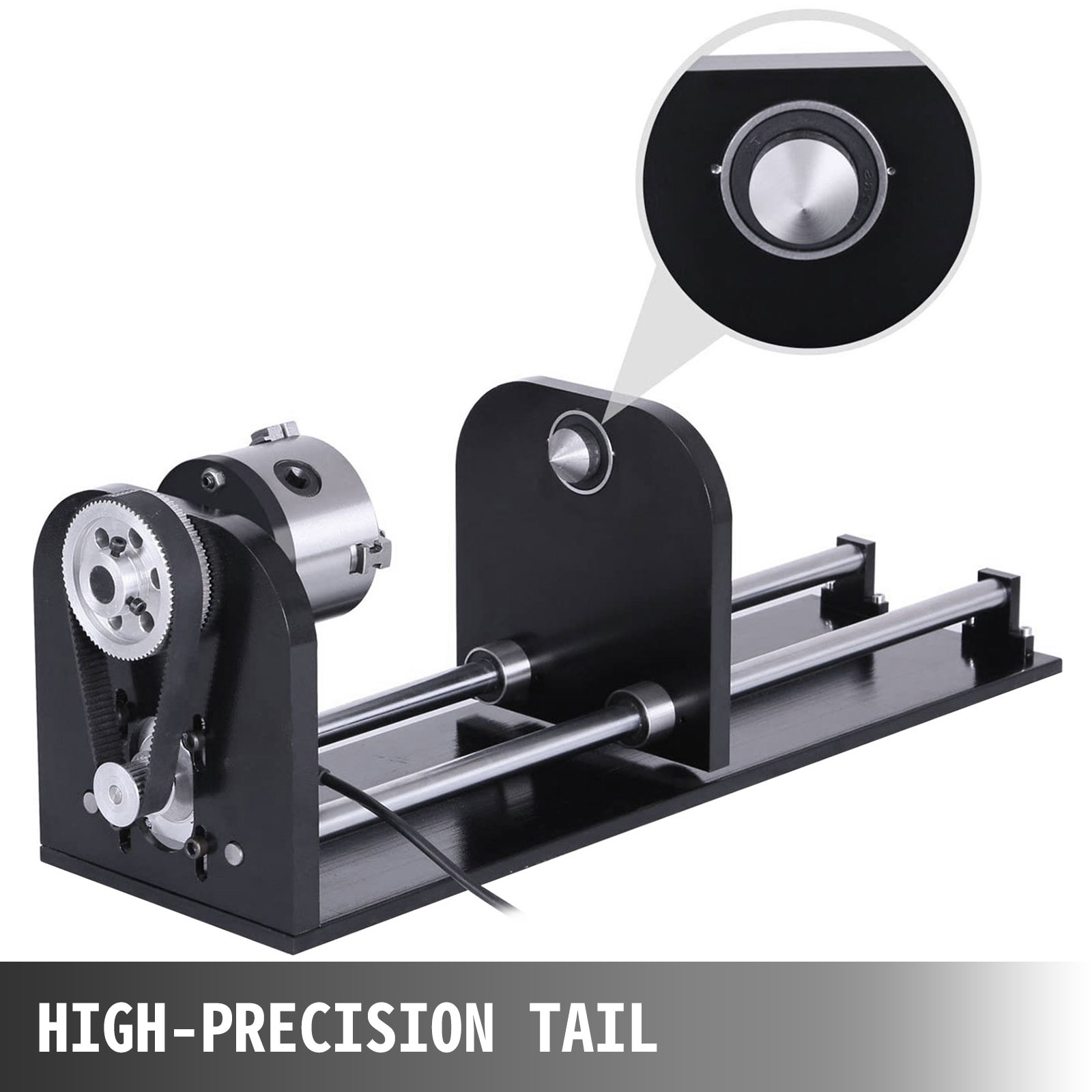

Der hochwertige und präzise Schwanzkopf mit einer besseren Anpassbarkeit kann die Fingerlänge an die tatsächlichen Bedürfnisse anpassen. Basis fest

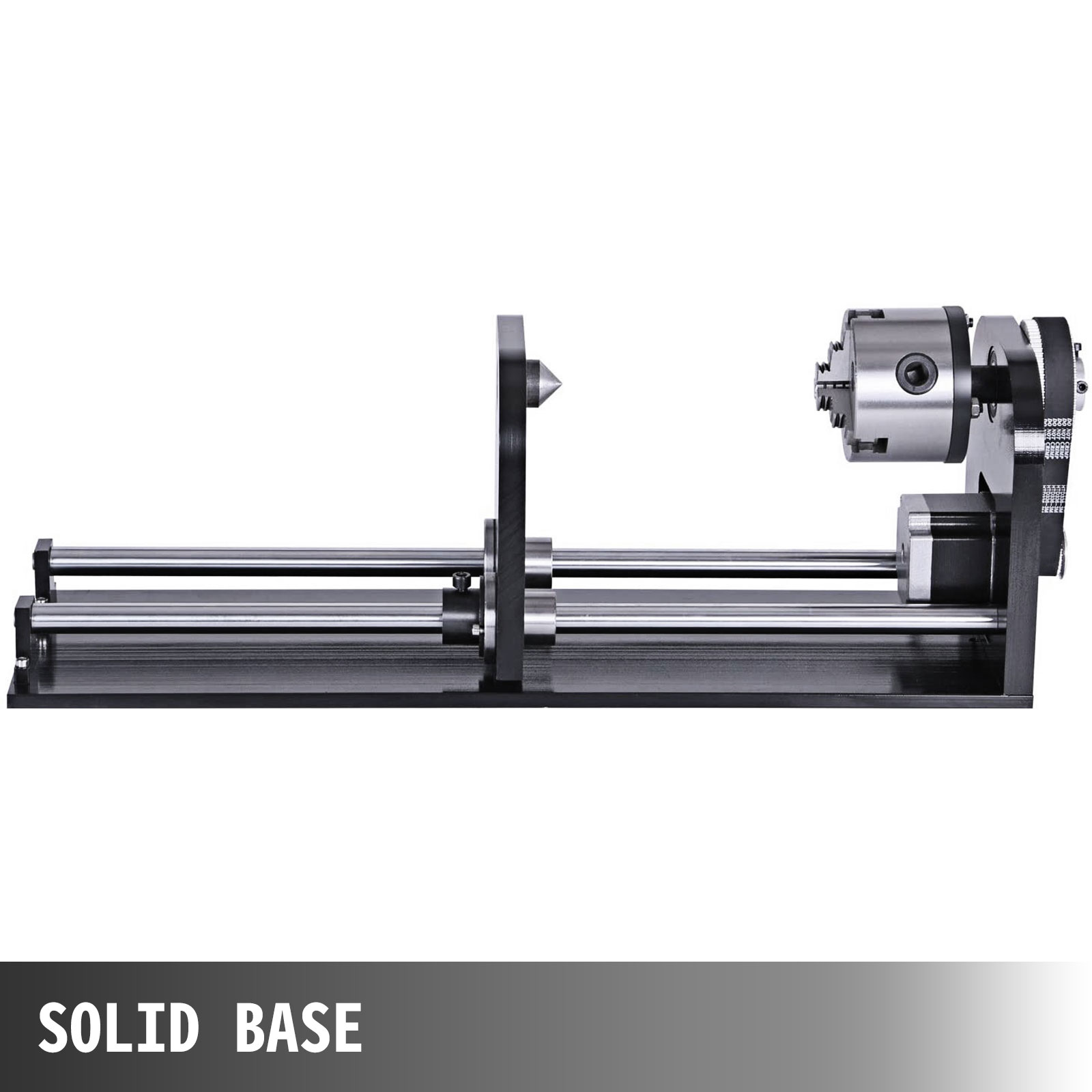

Die Grundlage der Maschine ist aus robustem Material und wurde verdickt, um ihre Stabilität während des Betriebs zu gewährleisten. Große Anwendung

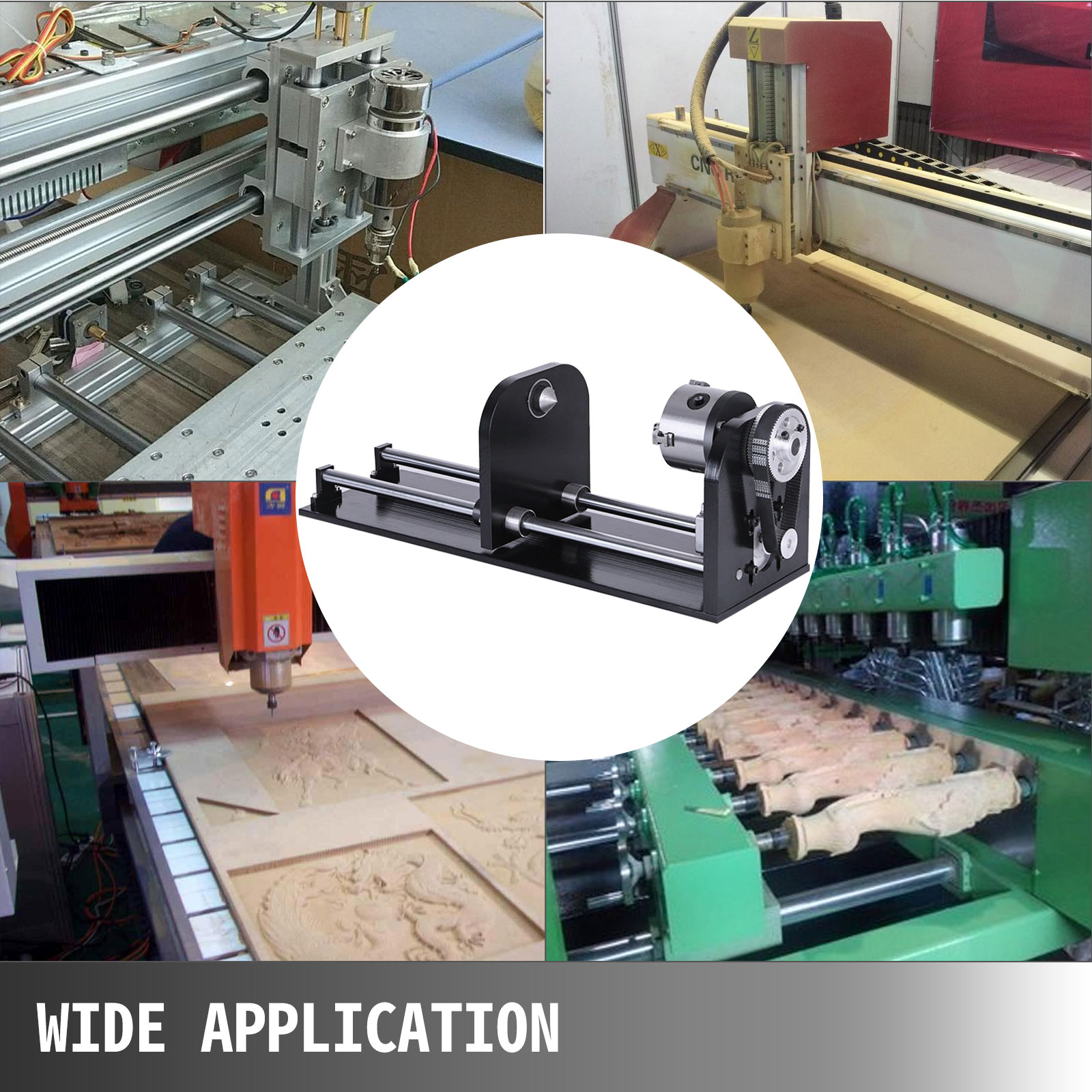

Die Vierachsengraviermaschine wird weitgehend in der Rolle, Stigma, Bambus verwendet und kann auch zylindrisch, gekrümmt, rund usw. angewandt werden. Spezifikationen
Nennspannung: 2.07v DC
Phasenwiderstand (20℃) 1,38× (1±15%) ω/phase
Maximales statisches Drehmoment: ≥780mn. M
Schaukel (Baum zu sehen): A-Ab-B-Richtung im Stundensinn
Maximale Betriebsfrequenz ohne Aufladung: ≥2500pps
Elektrischer Widerstand: Ac600v / 1ma / 1s
Inertie du rotor: 220g. ㎡
Schrittwinkel: 1,8 ° ± 0,09 °
Strom nominal: DC 1a / Phase
Induktivität (1khz): 30 × (1 ± 20%) Mh / Phase
Détenter Rorque: 320g. Cm Ref.
Maximale Startfrequenz ohne Ladung: ≥1500 Pps
Isolationswiderstand: ≥100mω (DC 500v)
Isolierungsgrad: B
Qualität 0.8kg Ref.
Werkstoff: H62
Zahnform: Mxl
Anzahl der Zähne Z=20
Pitch des dents P=2,032
Schrittkreis: φ12.936
Außenkreis: φ12.428±0.003
Abmessungen des Produktes: 152 × 4500 × 178 (H/L/W mm) Inhalt des Pakets
1 x Drehachs
Merkmale und Details
【PRODUKTPARAMETER】- Zahnform: Mxl, Anzahl der Zähne Z = 20, Schritt der Zähne P = 2,032, Schrittkreis: φ12,936, Außenkreis: φ12,428 ± 0,003, Verhältnis: 1: 2,5 synchrone Pulie-Induktion.
【EXCELLENT MOTOR】- Diese Rotationsachse des Routers verwendet einen neuen, zweiphasigen, vierdrehenden Schrittmotor 57-2A mit einem Kraftkoppel von 1,8N, einer stabilen Steuerung, einer präzisen Positionierung und einer hohen Umwandlungsrate.
CHUCK PRECISE - Der 80mm-Dorn bietet eine hohe Präzision und eine gute Haltbarkeit, geeignet für die Spannung verschiedener Arten von Materialien. Nach einer speziellen Behandlung ist der Dorn nicht leicht zu rosten.
QUEITE PRECISE - Der auf der unteren Platte installierte hochpräzise Schwanzkopf kann die Fingerlänge bei Bedarf frei einstellen und bietet eine gewisse Widerstand, eine gewisse Festigkeit und eine gewisse Verschleißbeständigkeit.
SOLIDE BASE - Die Basis der CNC-Drehachse nimmt eine spezielle Verdickungsbehandlung an, wodurch die Maschine eine gute Stabilität während des Betriebs hat.
