Rotguß Pressfitting halbe Verschraubung 28x1 1/4'' Typ 6359, flachdichtend

VSH XPress Kupfer Anschlussverschraubung i/i 28xG1 1/4", Typ 6359, 4800268

VSH XPress

Das Sortiment besteht aus M-Profil-Pressfittings, -Armaturen, -Werkzeugen und Rohren und ist in den Ausführungen C-Stahl, Edelstahl, Kupfer und Cunifer erhältlich. Mit einer Vielzahl von Abmessungen im Sortiment (von 12 bis 108 mm, einschließlich der Zwischenmaße 64 und 66,7 mm), ist VSH XPress überall einfach einsetzbar. Intelligentes System Das Press-System ist mit verschiedenen Kontrollen ausgestattet, wodurch Fehler auf ein Minimum reduziert werden und eine schnelle Installation gewährleistet wird. Alle Kupplungen mit Einsteckenden von 12 bis 54 mm sind daher mit einer deutlich sichtbaren Einstecktiefenmarkierung versehen.Mit der „Leak Before Pressed“-Funktion, machen sich undichte Fittings sofort bemerkbar. Aufgrund der cleveren Kombination aus Fitting und O-Ring, strömt bei nicht-gepressten Verbindungen während des Drucktests Wasser aus den Fittings. Armaturen und Übergangskupplungen VSH XPress kann schnell, einfach und sauber installiert werden und verfügt über alle relevanten Zertifikate. Das breite Sortiment an Ventilen und Übergangskupplungen rundet das System ab. Durch den einfachen und nahtlosen Anschluss, kann jede Anlage problemlos mit diesem Rohrleitungssystem vervollständigt werden.

• Anwendung: Trinkwasser, Heizung, Kühlung, Druckluft, Vakuum
• Segmente: Wohnungsbau, Zweckbau, Industrie, Schiffbau
• d1: 28,0
• DN1: DN25
• l1: 36
• z1: 13
• d2: 42,4
• DN2: 1 1/4", (DN32)
• l2: 14
• z2: 4
• slw2: 46
• Materialien: Rotguss, Messing (EN CC499K)
• Verarbeitung: Keine
• Formen: Gerade
• Verbindung: Press (M), G - Zylindrisches Innengewinde (BSPP)
• Abdichtung: EPDM
• Serie: XPress Kupfer
• Produkttyp: 6359
• Abmessung: 28xG1 1/4",
• Gewicht: 0,17 kg
• L x B x H: 35x45x45 mm
• Max. Betriebsdruck (bar): 16 bar
• Min. Betriebstemperatur Medium: -20 °C
• Max. Betriebstemperatur Medium: 110 °C
• Spitzentemperatur Medium: 135 °C

Einfache Installation, Zeitersparnis und Sicherheit stehen an erster Stelle

• in vier verschiedenen Ausführungen erhältlich
• umfassendes Sortiment von 12 bis 108 mm, inklusive einmaliger Zwischengrößen von 64 und 66,7 mm
• deutliche Kennzeichnung von Material und Abmessung
• schnelle Installation durch vormarkierte Einstecktiefe
• zusätzliche Sicherheit durch Leak Before Pressed-Funktion
• professionelles, passendes Presswerkzeug
• einfach mit anderen Systemen kombinierbar

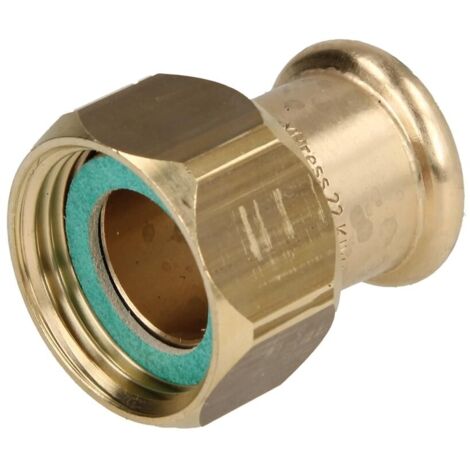

VSH XPress Kupfer halbe Verschraubung (Press x Innengewinde)

Bei VSH XPress 6359 handelt es sich um eine halbe Verschraubung aus Rotguss mit einer Pressanschluss und einem Überwurf. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Rohrleitungssystem, das für jede denkbare Anwendung geeignet ist.

• mit Rohranschlag
• mit allen relevanten Zulassungen versehen
• unverpresst undicht
• klare Kennzeichnung des Materials und der Dimension auf dem Fitting

Halbe Verschraubungen sind für die Kombination mit einem Außengewinde vorgesehen, dass eine entsprechende Auflage der Flachdichtung garantiert. In der Regel handelt es sich hierbei um ein paralleles (G-Gewinde). Von einer Verwendung mit konischem (R-Außengewinde) ist abzuraten, da keine ausreichende Auflage der Flachdichtung garantieren werden kann.

1. prüfen Sie die Qualität und die Unversehrtheit der Flachdichtung. Die Flachdichtung- und die Auflageflächen des Gewindes müssen frei von Verunreinigungen und Vertiefungen (Riefen/Kerben) sein
2. die halbe Verschraubung mit der Flachdichtung auf das geeignete Außengewinde (G-Gewinde) montieren und handfest anziehen. Achten Sie dabei auf den richtigen Sitz der Flachdichtung
3. anschließend die Verschraubung mit einem passenden Maulschlüssel 1/8 bis 1/4 Umdrehungen anziehen. Ein Überdrehen der halben Verschraubung, kann zu einer Beschädigung der Verschraubung als auch zu einer Beschädigung und/oder Verschiebung der Flachdichtung führen
