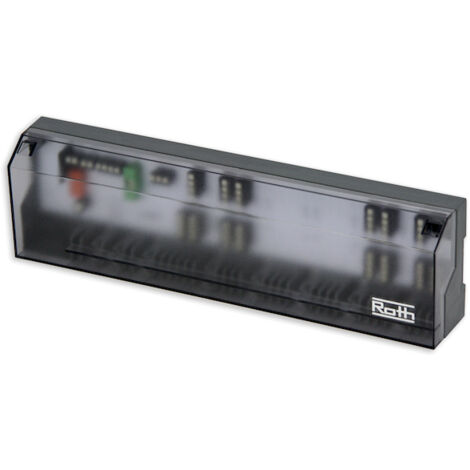

Roth Anschlussmodul Basicline AM-6, 6 Kanäle, 230V, 326,5x90x52mm, 1135007708

Roth Anschlussmodul Basicline AM-6, 6 Kanäle, 230V, 326,5x90x52mm, 1135007708

Das Roth Anschlussmodul Basicline AM-6 ermöglicht eine sichere und geordnete Verschaltung von Raumthermostaten sowie Stellantrieben in Flächenheizungssystemen. Die Anschlusseinheit ist für den Betrieb mit 230 V Komponenten ausgelegt und unterstützt bis zu sechs Heizzonen.

Funktionsweise und Installation

Das Modul dient der bedarfsgerechten Steuerung von Heizungsanlagen. Es verfügt über einen Pumpenausgang sowie einen Absenkeingang, der die Weiterschaltung des Absenksignals bei Verwendung eines Uhrenthermostates ermöglicht. Das Gehäuse ist mit einer normgerechten Zugentlastung ausgestattet und für die Montage auf einer Hutschiene oder direkt auf der Rückwand eines Verteilerschrankes vorgesehen.

Elektrische Eigenschaften

Die Regelungseinheit arbeitet mit einer Versorgungs- und Ausgangsspannung von 230 V. Die Kontaktausführung erfolgt als Schließer (NO), ergänzt durch einen zusätzlichen Kontakt für erweiterte Schaltfunktionen. Mit einer Schutzart von IP20 ist das Modul für den Einsatz in geschützten Innenbereichen konzipiert.

Die Steuerung von bis zu sechs Heizzonen erlaubt eine präzise Temperaturregelung in Wohn- oder Gewerberäumen. Durch die integrierte Zeitschaltfunktion und die robuste Kontakttechnik mit einer maximalen Belastung von 2 A bietet das System eine zuverlässige Basis für moderne Regelungstechnik in Flächenheizungssystemen.

Technische Daten

• Anzahl der Kanäle: 6
• Max. Kapazität pro Kanal: 6
• Versorgungsspannung: 230 V
• Ausgangsspannung: 230 V
• Max. Kontaktbelastung: 2 A
• Schutzart: IP20
• Baulänge: 326,5 mm
• Bauhöhe: 90 mm
• Bautiefe: 52 mm

Produktspezifikation

• Hersteller-Warengruppe: Flächenheizungssysteme
• Hersteller-Produktgruppe: Regelungs-Technik
• Hersteller-Artikelnummer: 1135007708
• Haftungsübernahmevereinbarung: Ja
• Baulänge: 326,5
• Bauhöhe: 90
• Bautiefe: 52
• Versorgungsspannung: 230
• Ausgangsspannung: 230
• Mit Zeitschaltuhr: ja
• Kontaktausführung: Schließer (NO)
• Anschluss für externe Antenne: nein
• Schutzart (IP): IP20
• Vernetzbar über Funk (standardmäßig): nein
• Vernetzbar über Funk (optional): nein
• Smart Control: nein
• Max. Spannung der Kontakte: 230
• Mit zusätzlichem Kontakt: ja
• Max. Kapazität pro Kanal: 6
• Anzahl der Kanäle/Zone: 6
• Max. Kontaktbelastung: 2
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
