Allgemeine Beschreibung

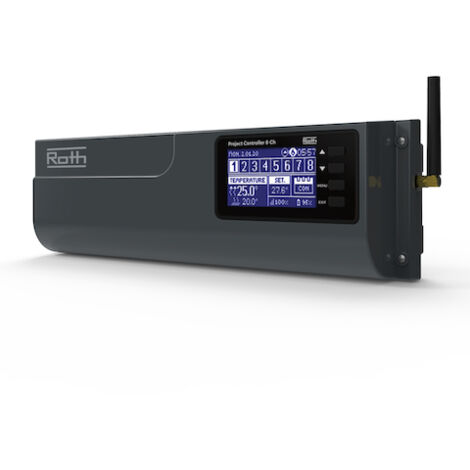

Das Funk-Anschlussmodul Touchline PL Project von Roth ermöglicht die effiziente Steuerung von Flächenheizungssystemen. Mit acht Kanälen bietet die Regelungseinheit eine präzise Ansteuerung der Heizkreise über eine Funkverbindung mit 868 MHz. Die einfache Bedienung und Einrichtung erfolgt über ein großes, beleuchtetes LC-Display und vier Bedientasten. Das Modul ist für den Einsatz in Heizungsanlagen konzipiert und unterstützt den Anschluss einer externen Antenne zur Optimierung der Signalqualität.Technische daten
- Anzahl Kanäle: 8
- Versorgungsspannung: 230 V
- Empfangsfrequenz: 868 MHz
- Schutzart: IP20
- Baulänge: 335 mm
- Bauhöhe: 106 mm
- Bautiefe: 72,54 mm
- Max. Kontaktbelastung: 0,5 A
Kompatibilität und Zubehör
- Max. 8 Funk-Raumbediengeräte Touchline® PL
- Max. 8 Funk-Bodentemperaturfühler Touchline® PL
- Anschluss für externe Antenne
Installation
Die Montage erfolgt in einem Gehäuse mit der Schutzart IP20. Für die Installation im Verteilerschrank muss der Roth Verteilerschrank UP auf ≥ 100 mm, der Verteilerschrank UP HS auf ≥ 120 mm Tiefe ausgezogen werden. Das Modul ist geeignet für Wandmontage oder auf 35 mm Hutschiene.
Anwendung
Das Anschlussmodul ist nur für den Heizbetrieb geeignet. Es ermöglicht die manuelle Ansteuerung der Ventile für eine Spülfunktion und bietet eine Blockierschutzfunktion für Pumpe und Ventile.
